Valeurs Uw des fenêtres et portes-fenêtres PVC

Les valeurs mentionnées ci-dessous sont relatives à une grandeur testée. La grandeur testée correspond à une fenêtre simple battant d'une largeur de 1230 mm et d'une hauteur de 1480 mm. Toutes les valeurs Uw des fabricants allemands sont établies avec ces mêmes dimensions de fenêtre. La valeur Uw se détériore quand la fenêtre est plus petite. Et elle s'améliore en règle générale pour des fenêtres plus grandes.

Profilés

IDEAL 4000

IDEAL neo AD

IDEAL 5000

IDEAL neo MD

IDEAL 7000

IDEAL 8000

energeto neo

energeto 8000

energeto 8000 ED

Kömmerling 70 AD

Kömmerling 76 AD

Kömmerling 76 MD

Kömmerling 88 MD

Aluplast

Valeurs Uw Ideal 4000

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,3	1,3 (1,33)	1,3 (1,26)	1,2 (1,24)
1,0	1,3	1,3 (1,26)	1,2	1,2 (1,18)
0,7	1,3	1,1 (1,05)	1,0 (0,99)	1,0 (0,97)
0,6	1,3	1,0 (0,98)	0,9 (0,92)	0,9 (0,90)

Tableau de valeurs Uw pour IDEAL 4000 profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

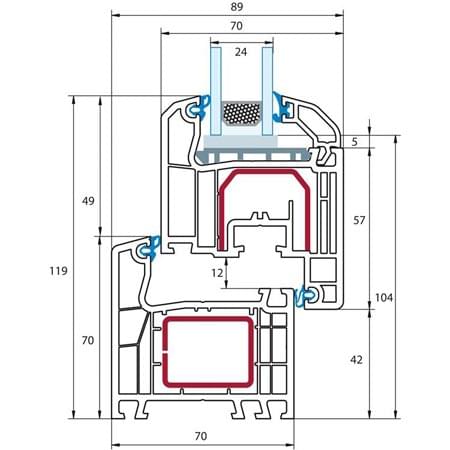

Combinaison de profilé sous-jacente:
Ideal 4000

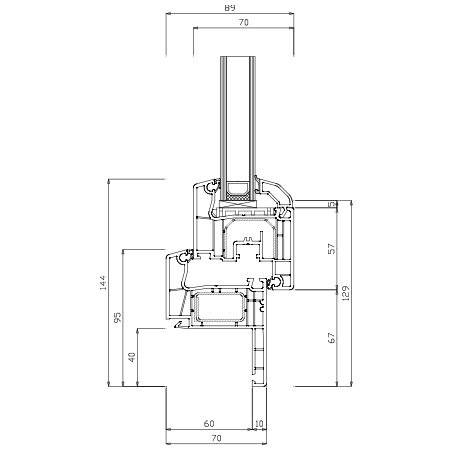

Ideal 4000: RENO

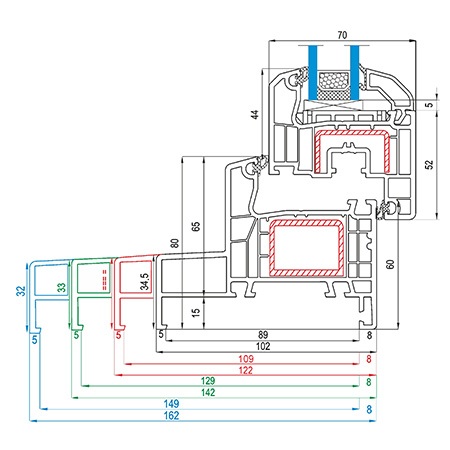

Ideal 4000: MONOBLOC

Valeur UW IDEAL neo AD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,3	1,3	1,2	1,2
1,0	1,3	1,3	1,2	1,2
0,7	1,2	1,00	1,0 (0,96)	0,9 (0,93)
0,6	1,2	1,0 (0,96)	0,9 (0,89)	0,9 (0,86)

valeurs Uw pour IDEAL neo AD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

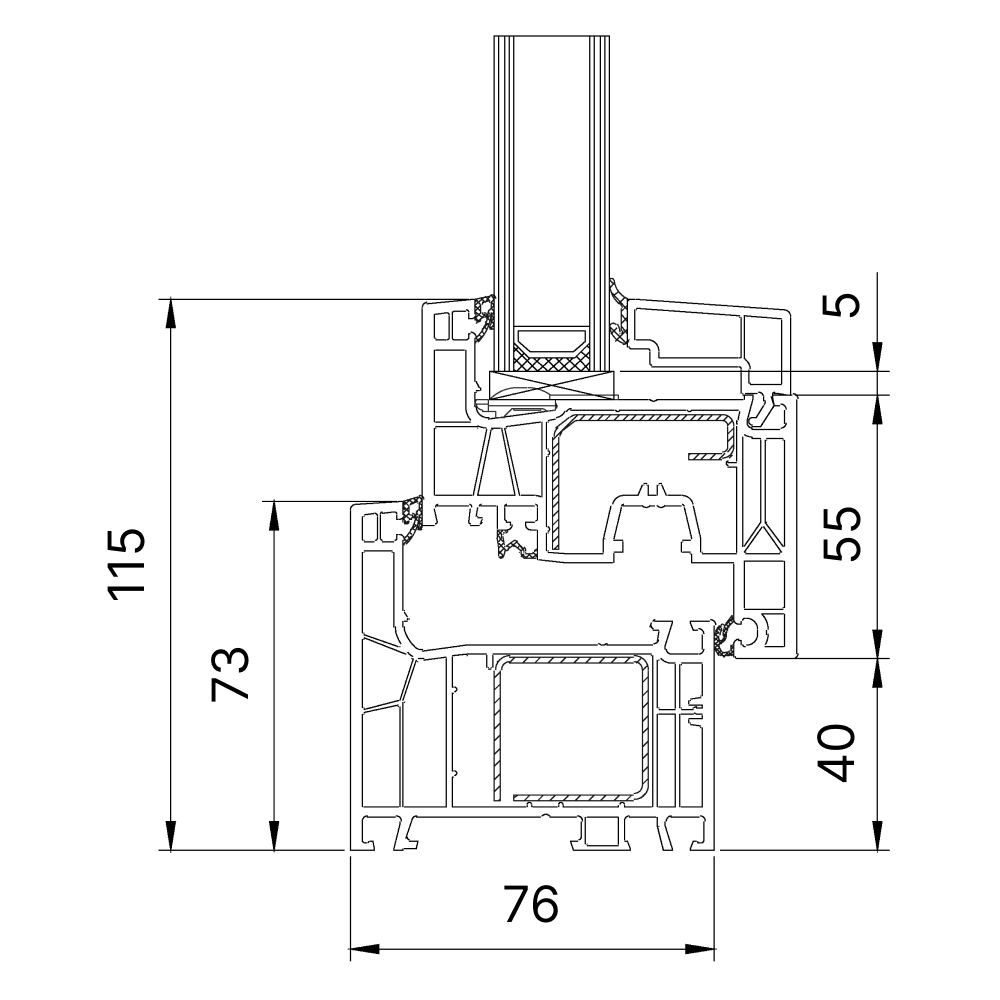

Combinaison de profilé sous-jacente:
Ideal neo AD

Valeurs Uw Ideal 5000

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,2	1,3 (1,29)	1,2 (1,23)	1,2 (1,21)
1,0	1,2	1,2 (1,23)	1,2 (1,17)	1,1 (1,14)
0,7	1,2	1,0 (1,02)	1,0 (0,969)	0,9 (0,94)
0,6	1,2	0,9 (0,95)	0,9 (0,89)	0,9 (0,87)

Tableau de valeurs Uw pour IDEAL 5000 profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

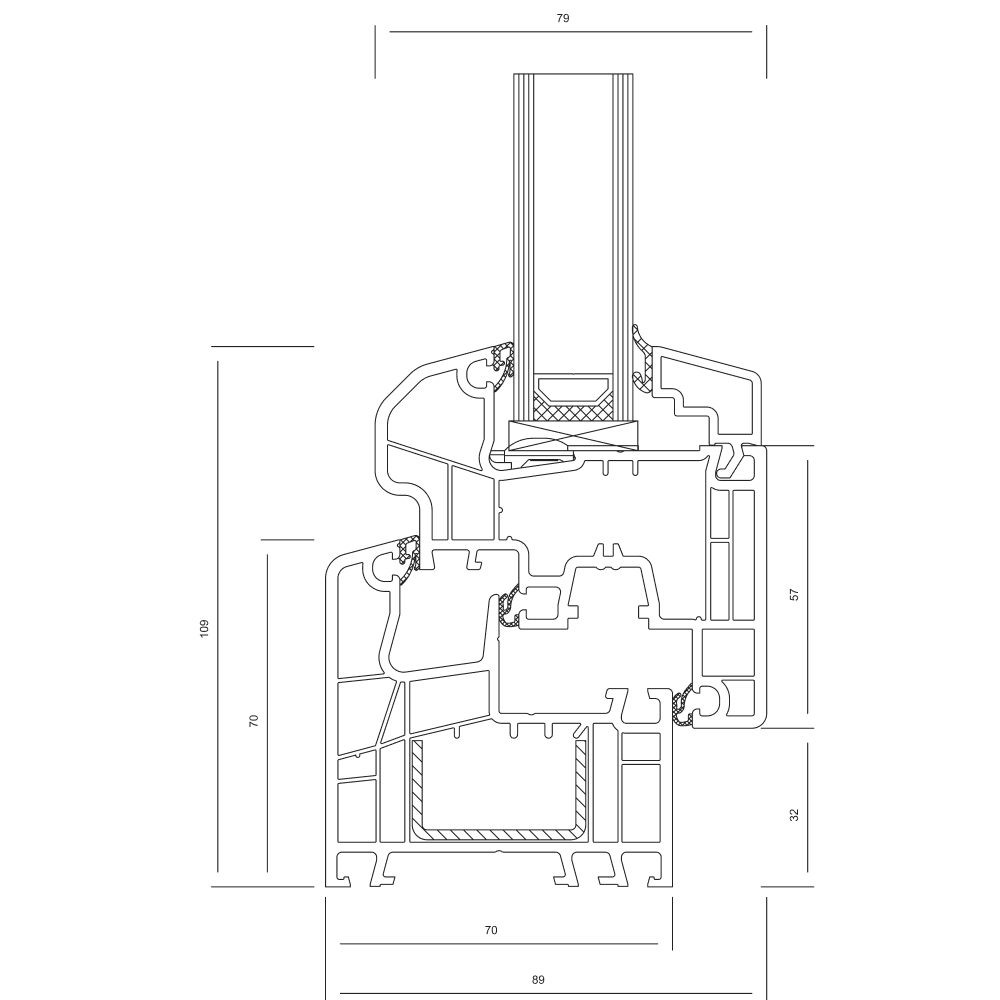

Combinaison de profilé sous-jacente:
Ideal 5000

Valeur Uw IDEAL NEO MD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,2	1,3	1,2	1,2
1,0	1,2	1,2	1,2	1,1
0,7	1,1	1,0 (0,99)	0,9 (0,92)	0,9 (0,90)
0,6	1,1	0,9 (0,93)	0,8 (0,85)	0,8 (0,83)

Tableau de valeurs Uw pour IDEAL neo MD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

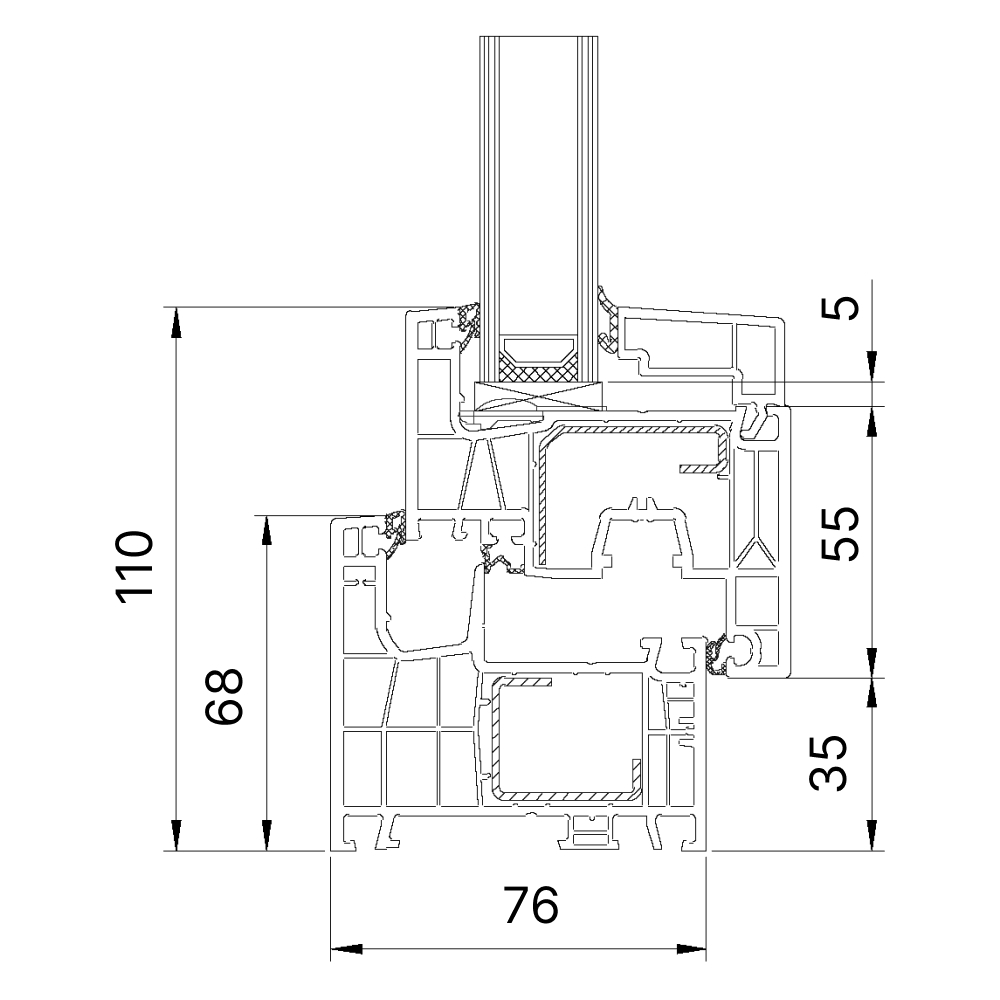

Combinaison de profilé sous-jacente:
Ideal neo MD

Valeurs Uw Ideal 7000

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,1	1,3 (1,26)	1,2	1,2 (1,18)
1,0	1,1	1,2 (1,19)	1,1 (1,13)	1,1 (1,11)
0,7	1,1	1,0 (0,99)	0,9 (0,92)	0,9
0,6	1,1	0,9 (0,92)	0,9 (0,86)	0,8 (0,84)

Tableau de valeurs Uw pour IDEAL 7000 profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

Combinaison de profilé sous-jacente:
Ideal 7000

Valeurs Uw Ideal 8000

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,0	1,2 (1,23)	1,2 (1,17)	1,2 (1,15)
1,0	1,0	1,2 (1,16)	1,1	1,1 (1,08)
0,7	1,0	1,0 (0,95)	0,9 (0,89)	0,9 (0,87)
0,6	1,0	0,9 (0,89)	0,8 (0,82)	0,8

Tableau de valeurs Uw pour IDEAL 8000 profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

Combinaison de profilé sous-jacente:
Ideal 8000

Valeurs Uw energeto neo

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,0 (0,99)	1,2	1,2	1,1
1,0	1,0 (0,99)	1,2	1,1	1,1
0,7	1,0 (0,96)	0,9 (0,95)	0,9 (0,88)	0,9 (0,86)
0,6	1,0 (0,96)	0,9 (0,89)	0,8 (0,81)	0,8 (0,79)

Tableau de valeurs Uw pour energeto neo profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

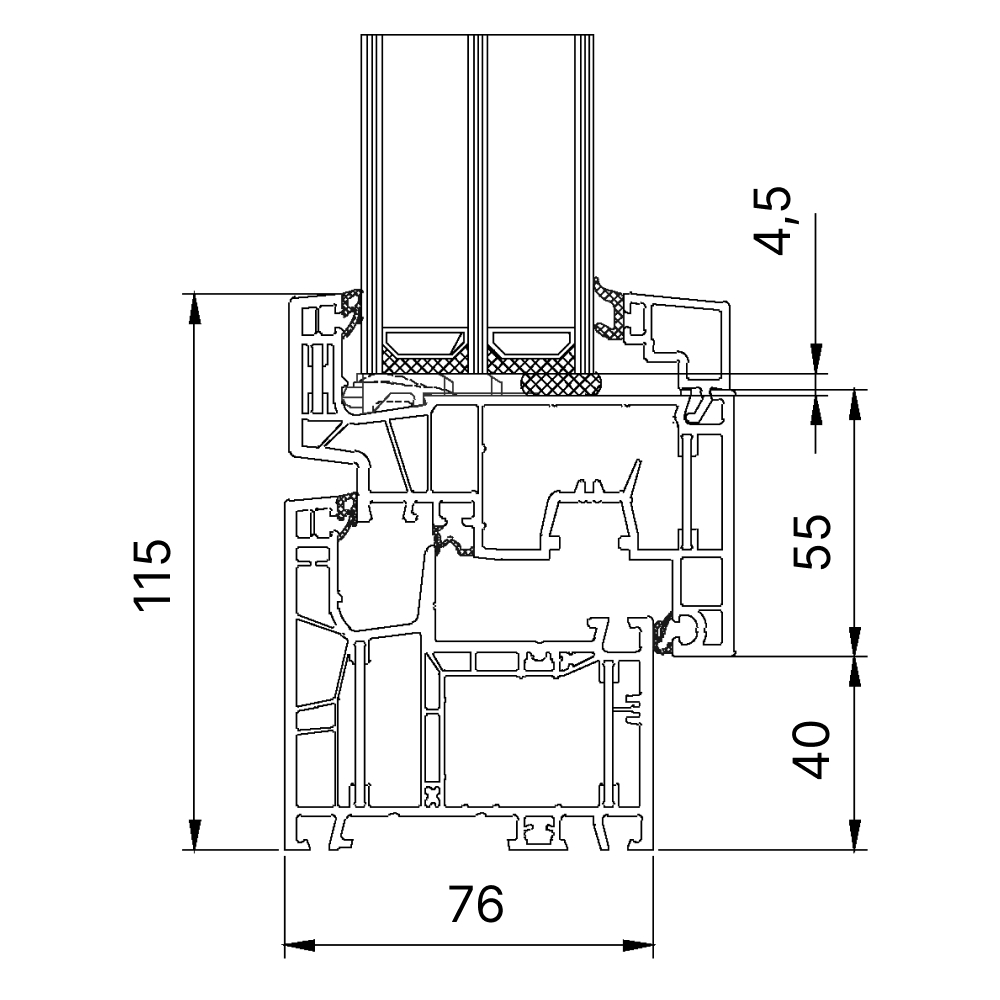

Combinaison de profilé sous-jacente:
energeto neo

Valeurs Uw energeto 8000

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,0	0,98	1,2	1,1	1,1
0,7	0,95	0,98	0,87	0,85
0,6	0,95	0,91	0,81	0,79
0,5	0,95	0,84	0,74	0,72

Tableau de valeurs Uw pour energeto 8000 profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

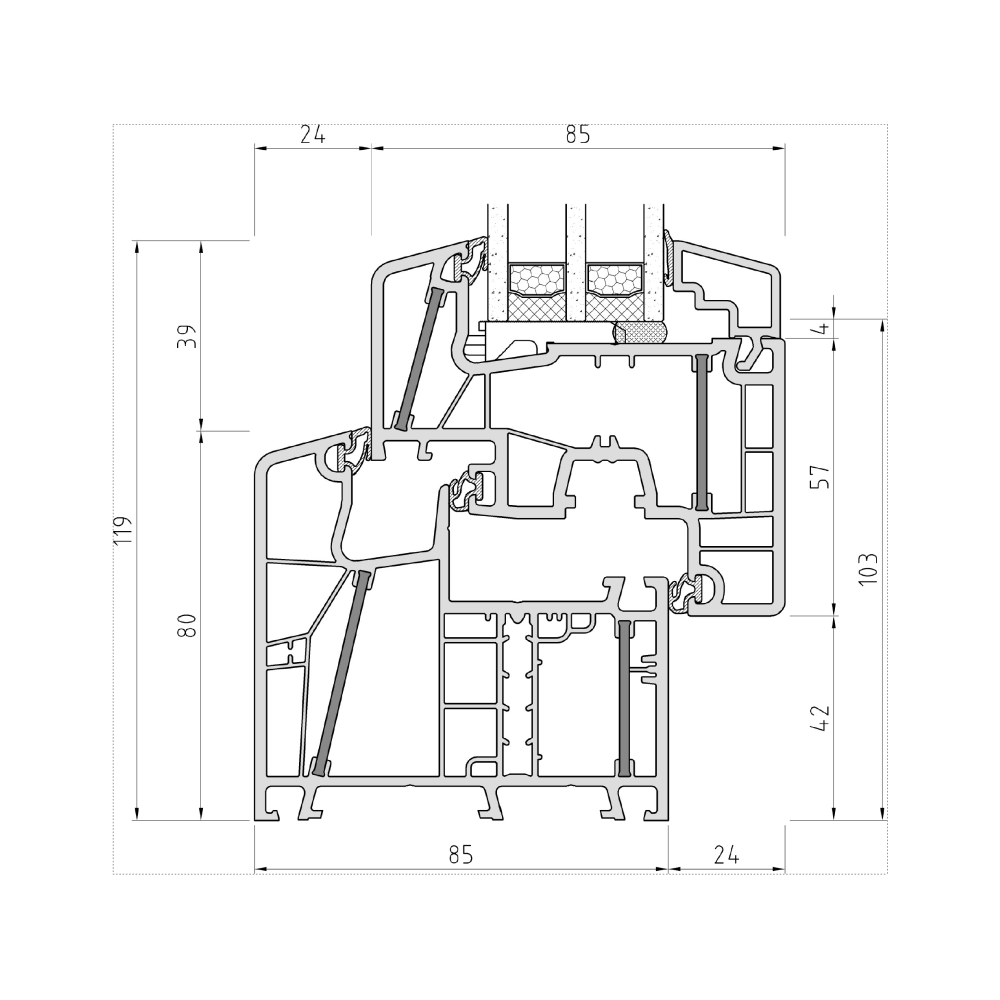

Combinaison de profilé sous-jacente:
energeto 8000

Valeurs Uw energeto 8000 ED

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	U_w de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	U_w de la fenêtre bord chaud du verre isolant Swisspacer V W/(m²k)
1,0	0,81	1,1	1,0	1,0
0,7	0,79	0,93	0,82	0,80
0,6	0,79	0,86	0,75	0,74
0,5	0,79	0,79	0,69	0,67

Tableau de valeurs Uw pour IDEAL 8000 ED profilé - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

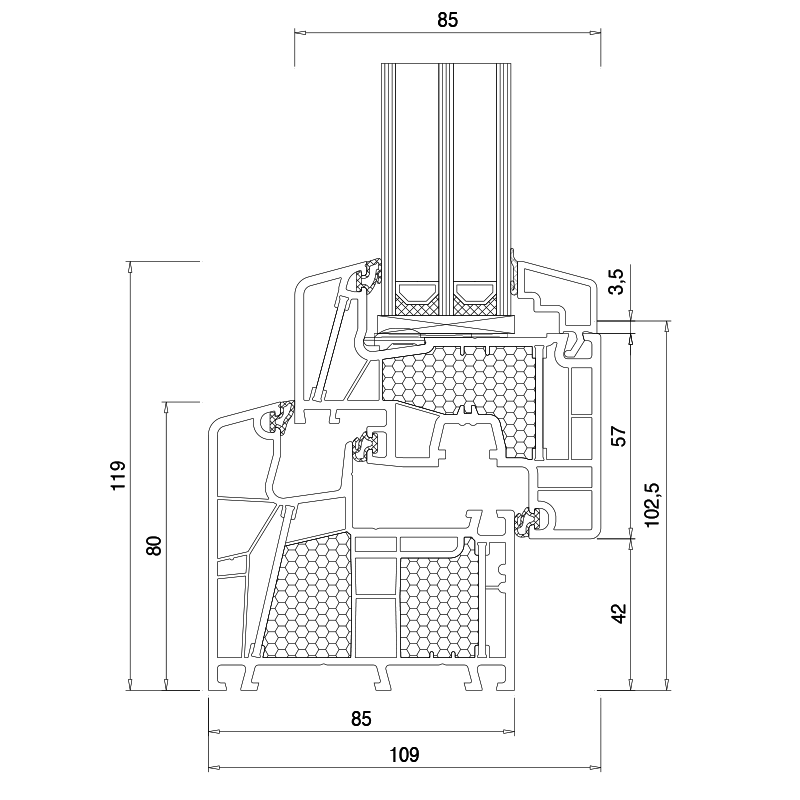

Combinaison de profilé sous-jacente:
Ideal 8000 ED

Kömmerling

Valeurs Uw Kömmerling 70 AD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre- bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,3	1,4	1,3	1,3
1,0	1,3	1,3	1,2	1,2
0,7	1,3	1,1	1,0 (0,99)	1,0 (0,96)
0,6	1,3	1,0 (1,02)	0,9 (0,92)	0,9

Tableau de valeurs Uw pour Kömmerling 70 AD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3)

Combinaison de profilé sous-jacente: Kömmerling 70 AD

Valeurs Uw Kömmerling 76 AD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,2	1,3	1,2	1,2
1,0	1,2	1,3	1,2	1,1
0,7	1,2	1,1	1,0 (0,95)	0,9 (0,94)
0,6	1,2	1,0 (0,99)	0,9 (0,88)	0,9 (0,87)

Tableau de valeurs Uw pour Kömmerling 76 AD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3)

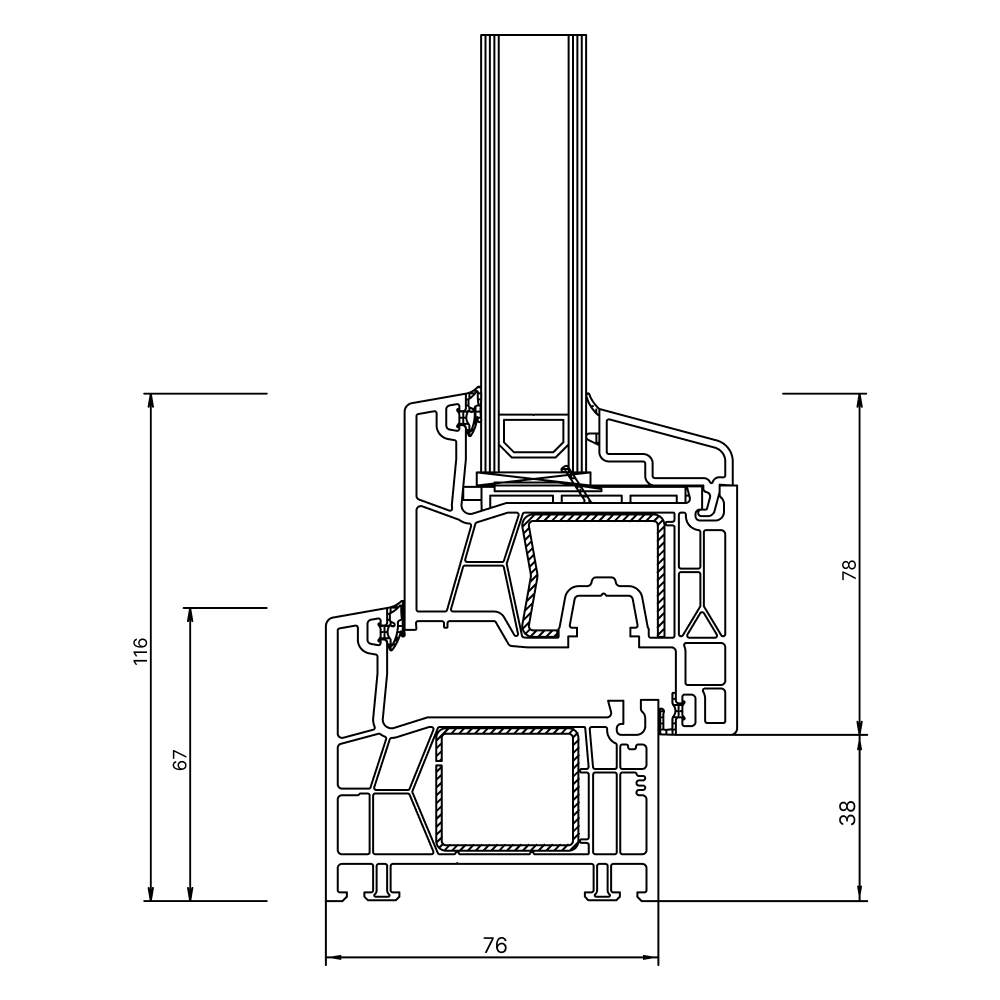

Combinaison de profilé sous-jacente: Kömmerling 76 AD

Valeurs Uw Kömmerling 76 MD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	1,1	1,3	1,2	1,2
1,0	1,1	1,2	1,1	1,1
0,7	1,1	1,0	0,9 (0,92)	0,9 (0,91)
0,6	1,1	1,0 (0,96)	0,9 (0,85)	0,8 (0,84)

Tableau de valeurs Uw pour Kömmerling 76 MD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3)

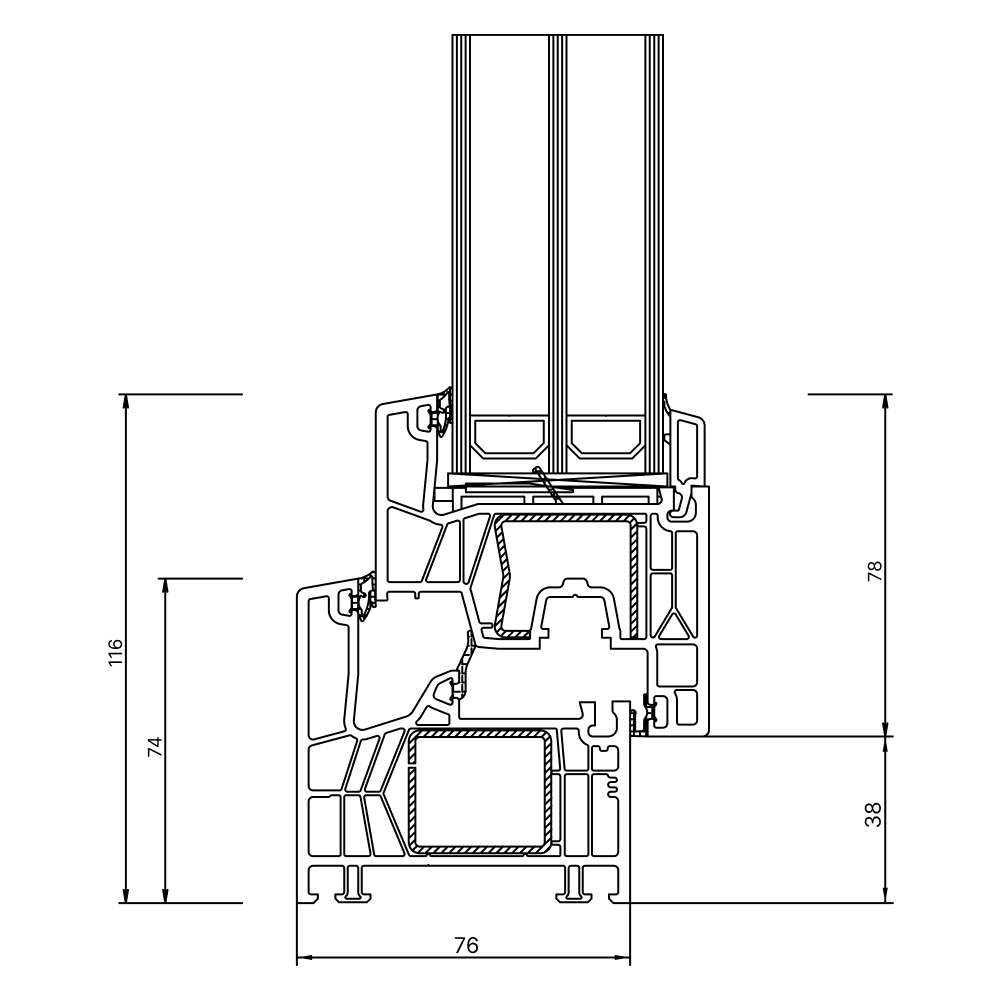

Combinaison de profilé sous-jacente: Kömmerling 76 MD

Valeurs Uw Kömmerling 88 MD

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en Alu par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant en PVC foncé par ex. W/(m²k)	Uw de la fenêtre - bord chaud du verre isolant Swisspacer V W/(m²k)
1,1	0,95	1,2	1,2	1,1
1,0	0,95	1,2	1,1	1,1
0,7	0,95	1,0 (0,98)	0,9 (0,87)	0,9 (0,86)
0,6	0,95	0,9 (0,91)	0,8 (0,81)	0,8 (0,79)

Tableau de valeurs Uw pour Kömmerling 88 MD profilé - NF EN ISO 10077-1, voir notes 1) 2) 3)

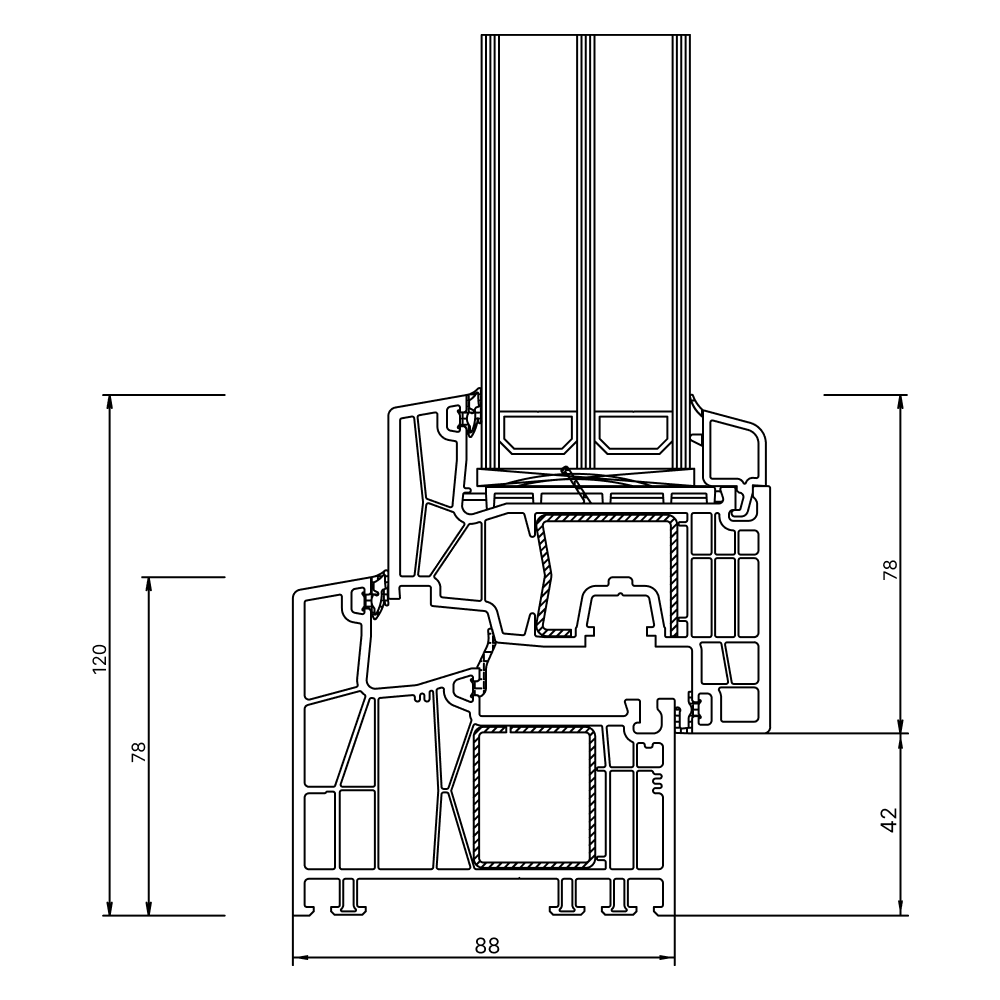

Combinaison de profilé sous-jacente: Kömmerling 88 MD

1) Les fenêtres avec un coefficient de transfert thermique du vitrage Ug < 1,9 W/m²K doivent être toujours spécifiées avec les dimensions standards de 1,23 m x 1,48 m (NF EN 14351-1: Tableau E1, note en bas de page “d”).
2) Les valeurs Uw < 1,0 W/m²K sont présentées conformément avec 2 décimales selon la norme NF EN ISO 10077.
3) BBC: Bâtiment à basse consommation (maison passive) valeur Uf <= 1,2 W/m²K et valeur Uw <=0,8 W/m²K (Si disponible, voir la désignation BBC dans le tableau)
4) Les valeurs PSI mentionnées ne correspondent pas au tableau E.1/E.2 selon la norme NF EN ISO 10077-1:2006, mais sont des exemples de valeurs réelles calculées correspondant au système d'étanchéité des bords.
5) Pour information, les valeurs Uw entre parenthèse ne sont pas arrondies

Comment calcule-t-on le coefficient Uw d'une fenêtre en PVC ?

Le coefficient de transmission thermique (Uw) d’une fenêtre en PVC est un critère essentiel pour déterminer si celle-ci est adaptée aux normes des maisons passives. Ce coefficient joue également un rôle dans l’éligibilité aux aides de la banque publique allemande KfW. Un bon Uw permet non seulement de préserver l’environnement en réduisant la consommation d’énergie, mais aussi de réaliser des économies sensibles sur sa facture de chauffage.

À titre d’exemple, une différence entre un Uw de 3,5 et un Uw de 0,83, appliquée à une surface vitrée de 30 m², peut représenter une économie de plus de 1 000 litres de fioul par an.

Pour une fenêtre en PVC, le Uw est calculé à partir des coefficients U individuels du cadre, du vitrage, ainsi que des pertes thermiques au niveau des bords du vitrage. Afin de garantir une base de comparaison fiable, la taille standard de référence est généralement de 1230 x 1480 mm. De manière générale, plus la surface de la fenêtre est grande, plus le coefficient Uw tend à diminuer.

L’utilisation d’un intercalaire à rupture de pont thermique, aussi appelé « bord chaud », entre les vitres du double vitrage améliore encore les performances d’isolation thermique de l’ensemble de la fenêtre.
