Valeurs Uw des Baies soulevantes-coulissantes Bois

Pour nous, les performances thermiques restent désormais un facteur plus important dans la fabrication de nos baies soulevantes-coulissantes en bois : Qu'il s'agisse de baies pour la construction nouvelle ou la rénovation, la perte de chaleur et d'énergie a des effets négatifs sur les coûts d'entretien de votre maison et peut alors détériorer votre porte-monnaie. Grâce aux performances thermiques idéales de nos baies soulevantes-coulissantes en bois, nous veillons à protèger votre environnement. Le maître d'ouvrage en profitera aussi.

Profilés

IV 68

IV 78

IV 92

IV 68

Type de bois : sapin

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,1	1,2	1,2	1,2
1,0	1,1	1,2	1,1	1,1
0,7	1,1	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.
0,6	1,1	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.

Tableau des valeurs Uw pour les profilés Classique IV 68 en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

Type de bois : pin, mélèze, meranti

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,2	1,3	1,2	1,2
1,0	1,2	1,2	1,2	1,2
0,7	1,2	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.
0,6	1,2	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.

Tableau des valeurs Uw pour les profilés Classique IV 68 en type de bois pin, mélèze, meranti d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

Type de bois : chêne, eucalyptus

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,5	1,4	1,3	1,3
1,0	1,5	1,3	1,2	1,2
0,7	1,5	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.
0,6	1,5	Non applicable dans ce système.	Non applicable dans ce système.	Non applicable dans ce système.

Tableau des valeurs Uw pour les profilés Classique IV 68 en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

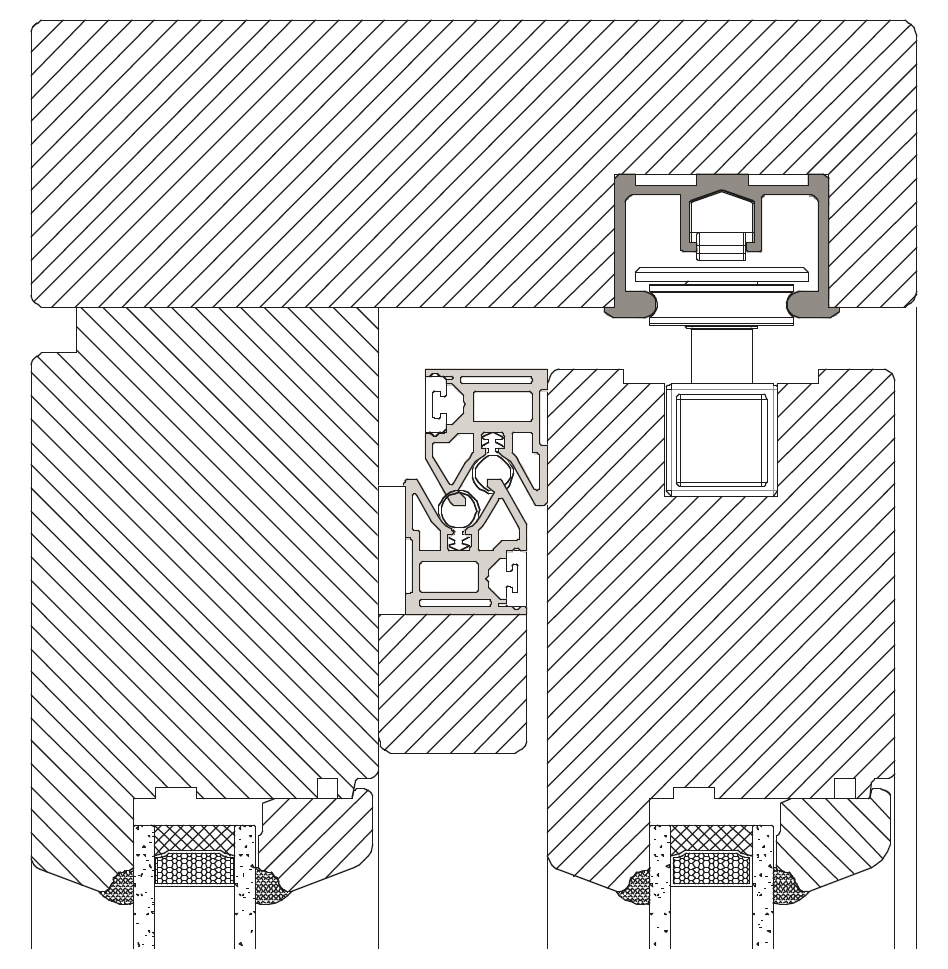

Section du profilé bois Classique IV 68

IV 78

Type de bois : sapin

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,1	1,2	1,1	1,1
1,0	1,1	1,2	1,1	1,1
0,7	1,1	1,1	1,0 (0,99)	1,0 (0,98)
0,6	1,1	1,0	1,0 (0,96)	0,9 (0,94)

Tableau des valeurs Uw pour les profilés Classique IV 78 en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

Type de bois : pin, mélèze, meranti

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,2	1,2	1,2	1,2
1,0	1,2	1,2	1,1	1,1
0,7	1,2	1,1	1,0	1,0
0,6	1,2	1,1	1,0 (0,99)	1,0 (0,97)

Tableau des valeurs Uw pour les profilés Classique IV 78 en type de bois pin, mélèze, meranti d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

Type de bois : chêne, eucalyptus

U_gdu verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. TGI-Spacer W/(m²k)	U_w de la baie Bord chaud du verre isolant par ex. Swisspacer V W/(m²k)
1,1	1,5	1,3	1,2	1,2
1,0	1,5	1,3	1,2	1,2
0,7	1,5	1,2	1,1	1,1
0,6	1,5	1,1	1,0	1,0

Tableau des valeurs Uw pour les profilés Classique IV 78 en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3)

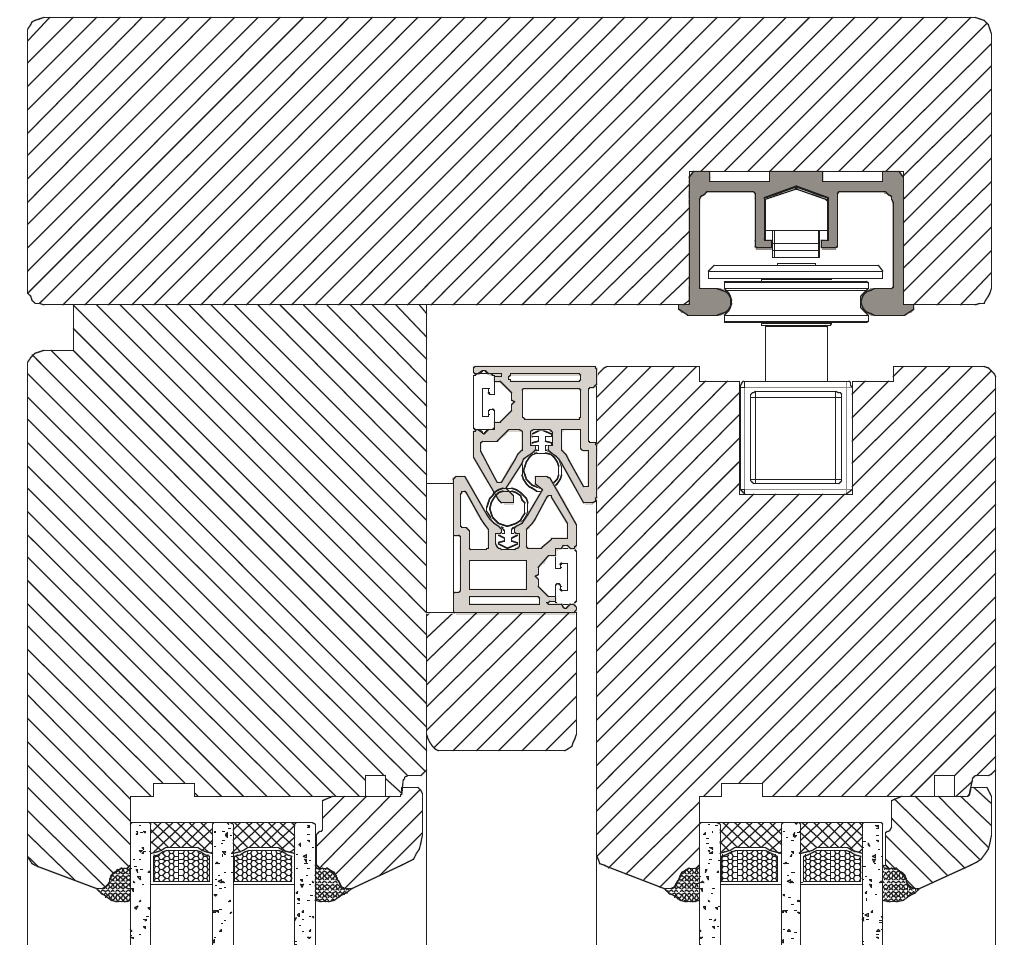

Section du profilé bois Classique IV 78

Valeurs Uw des profilés Classic IV 92

Type de bois : épicéa

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. intercalaire KSD W/(m²K)	Uw de la baie Bord chaud du verre isolant par ex. Swisspacer Ultimate W/(m²k)
1,1	1,1	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
1,0	1,1	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
0,7	1,1	0,94	0,85	0,84
0,6	1,1	0,87	0,78	0,76
0,5	1,1	0,79	0,70	0,69

Tableau de valeurs Uw pour Classic IV 92 type de bois : épicéa - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

Type de bois : pin, meranti ou mélèze

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. intercalaire KSD W/(m²K)	Uw de la baie Bord chaud du verre isolant par ex. Swisspacer Ultimate W/(m²k)
1,1	1,2	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
1,0	1,2	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
0,7	1,2	0,94	0,85	0,84
0,6	1,2	0,87	0,78	0,76
0,5	1,2	0,79	0,70	0,69

Tableau de valeurs Uw pour Classic IV 92 type de bois : pin, meranti ou mélèze - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

Type de bois : chêne, eucalyptus

Ug du verre W/(m²k)	Uf du cadre W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. Alu W/(m²k)	Uw de la baie Bord chaud du verre isolant par ex. intercalaire KSD W/(m²K)	Uw de la baie Bord chaud du verre isolant par ex. Swisspacer Ultimate W/(m²k)
1,1	1,5	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
1,0	1,5	Non possible dans ce système	Non possible dans ce système	Non possible dans ce système
0,7	1,5	0,94	0,85	0,84
0,6	1,5	0,87	0,78	0,76
0,5	1,5	0,79	0,70	0,69

Tableau de valeurs Uw pour Classic IV 92 type de bois : chêne ou eucalyptus - NF EN ISO 10077-1, voir notes 1) 2) 3) 4) 5)

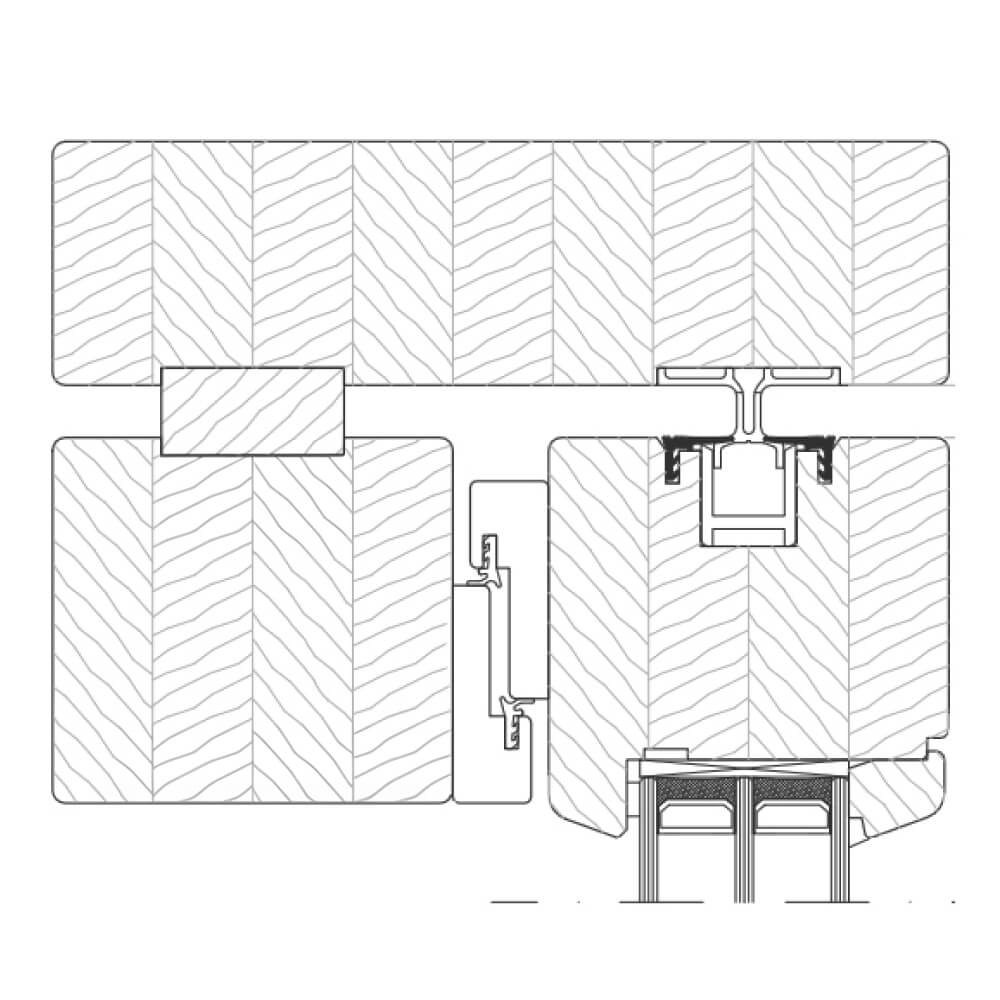

Section du profilé bois Classic IV 92

Dimension de référence 3500 x 2300mm
Les résultats ci-dessus sont calculés selon la norme NBN EN 10077-2 : 06-2012 "les performances thermiques des menuiseries - calcul thermodynamique du coefficient de transmission de chaleur
Les valeurs PSI mentionnées proviennent des fiches techniques du "Bord chaud"
