Que vous commandiez une baie vitrée pour une nouvelle construction ou une rénovation, prendre des mesures correctes est la première étape importante pour garantir une installation finale précise. Les étapes diffèrent légèrement selon le type d’installation.

Grâce à ce guide simple, applicable à l’ensemble de nos baies vitrées (oscillo-coulissantes, soulevantes-coulissantes, Smart slide ou accordéons), vous trouverez tous nos conseils et astuces pour réaliser cette étape facilement.

Matériel requis

  • Papier
  • Crayon
  • Plan de construction
  • Mètre

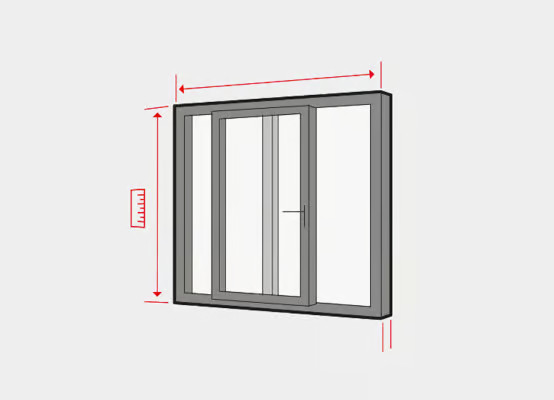

1. Mesurer une baie vitrée en quelques étapes simples

Il existe quelques règles de base pour une prise de mesures réussie :

  • Positionnement : Toujours mesurer depuis l'intérieur, en regardant vers l'extérieur.
    • Avant de prendre les mesures, il est important de noter que les dimensions doivent être prises de l'intérieur. La prise de mesures d'une baie vitrée ou d'une fenêtre s'effectue toujours de la même manière. Votre regard doit être de l'intérieur vers l'extérieur.
  • Précision : Les dimensions doivent être relevées avec soin. Une erreur pourrait compromettre l'installation ou la fonctionnalité.
    • Les mesures doivent être prises de la même façon, qu’importe la situation d’installation (dans une nouvelle construction ou dans le cadre d'une rénovation). Néanmoins, c’est au moment de la soustraction de dimensions, que des nuances s’appliqueront. À noter que pour un remplacement d’anciennes baies vitrées, il est important de prendre les mesures avant la désinstallation.
  • Croquis recommandé : Notez vos relevés sur un croquis de l’ouverture murale, incluant :
    • Le sens d'ouverture
    • La position de la poignée
    • Les dimensions en millimètres



Ces instructions s’appliquent aux baies vitrées qui seront commandées sans volet roulant ni extension de cadre.

2. Mesures pour une pose en tunnel

La pose en tunnel : présuppose l’installation de la fenêtre dans l'ouverture murale. Elle peut s’effectuer dans deux situations :

  • dans le cadre d'une rénovation, lors d’une dépose totale (lorsque le cadre existant est complètement retiré)
  • dans le cadre d'une nouvelle construction (avec ou sans isolation)

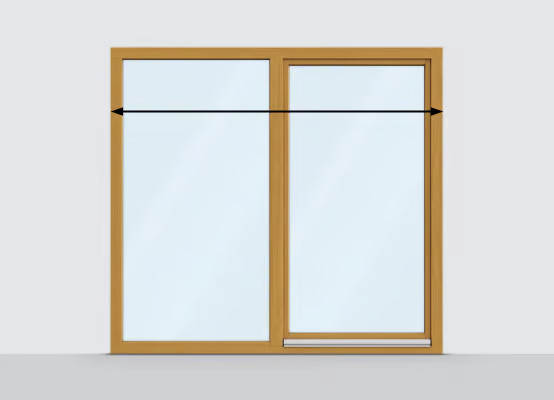

a. Mesurer la largeur dans le cadre d'une rénovation

Lors de cette étape, mesurez la largeur de votre ancienne baie vitrée.

Reportez les dimensions sur les plans de construction, dans le cas où des divergences apparaîtraient. Cela vous facilitera la tâche pour d'éventuels travaux ultérieurs.

Étapes clés

  • Mesurer la largeur supérieure
  • Mesurer la largeur inférieure
  • Aligner les valeurs
  • Tenir compte des joints d'étanchéité

  • Mesurez la largeur de l'ouverture en bas à l'aide d'un mètre et notez la valeur sur votre croquis.
  • Mesurez la largeur de l'ouverture en haut et notez-la de la même manière.
  • Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Mentionnez sur le schéma, si la baie vitrée le sens d'ouverture ainsi que la position des poignées.
  • Comme le cadre de la porte sera ultérieurement scellé, il convient de déduire une marge d’environ 20 mm pour la mesure finale de la largeur de l'ouverture.

Exemple : la largeur supérieure est de 1230 mm et la largeur inférieure de 1220 mm. 1220 mm est donc la mesure officielle de la largeur. La marge de 20 mm est déduite pour obtenir 1200 mm.

b. Mesurer la largeur dans le cadre d'une nouvelle construction

Dans le neuf, la prise de dimension est généralement simplifiée, puisqu'en général encore aucune porte ou fenêtre n'a été montée. Les étapes de prise de mesure sont les mêmes que dans le cadre d’une rénovation.

Étapes clés

  • Mesurer la largeur supérieure
  • Mesurer la largeur inférieure
  • Aligner les valeurs
  • Tenir compte des joints d'étanchéité

  • Mesurez la largeur de l'ouverture en bas à l'aide d'un mètre et notez la valeur sur votre croquis.
  • Mesurez la largeur de l'ouverture en haut et notez-la de la même manière. Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Mentionnez sur le schéma, la baie vitrée le sens d'ouverture ainsi que la position des poignées.
  • Comme le cadre de la porte sera ultérieurement scellé, il convient de déduire une marge d’environ 20 mm pour la mesure finale de la largeur de l'ouverture.

Exemple : la largeur supérieure est de 1230 mm et la largeur inférieure de 1220 mm. 1220 mm est donc la mesure officielle de la largeur. La marge de 20 mm est déduite pour obtenir 1200 mm.

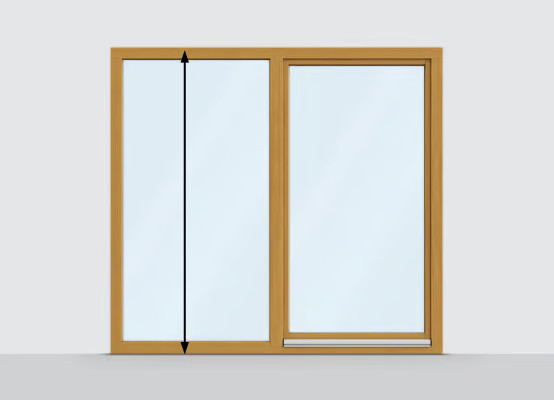

c. Mesurer la hauteur dans le cadre d'une rénovation

Il convient maintenant de déterminer la hauteur requise pour votre nouvelle baie vitrée. Lors de cette étape, mesurez la hauteur de votre ancienne baie vitrée.

Étapes clés

  • Mesurez la hauteur à gauche
  • Mesurez la hauteur à droite
  • Alignez les valeurs
  • Tenir compte des joints d'étanchéité

  • La hauteur de la porte doit généralement être mesurée à partir du sol jusqu'au sommet de l'ouverture murale.
  • Mesurez la hauteur de l'ouverture sur le côté gauche à l'aide d'un mètre et notez la valeur sur un croquis.
  • Mesurez la hauteur de l'ouverture à droite et notez-la de la même manière. Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Déduisez maintenant 10 mm de marge d'étanchéité pour la mesure finale de la hauteur de l'ouverture.

Exemple : si la plus petite des hauteurs est de 2110 mm, enlevez-y 10 mm. La mesure est donc 2100 mm. Si vous disposez également de deux largeurs différentes, comme par exemple 1240 mm en haut et 1230 mm en bas, faites encore une soustraction à la plus petite des deux valeurs. Retirez 20 mm aux 1230 mm et conservez 1210 mm comme résultat final de largeur de votre porte.

d. Mesurer la hauteur dans le cadre d'une nouvelle construction

Les étapes, ici encore, sont les mêmes. Néanmoins, une nuance s’applique au moment de la mesure finale, les dimensions à soustraire sont différentes.

Étapes clés

  • Mesurez la hauteur à gauche
  • Mesurez la hauteur à droite
  • Alignez les valeurs
  • Tenir compte des joints d'étanchéité

  • La hauteur de la porte doit généralement être mesurée à partir du sol jusqu'au sommet de l'ouverture murale.
  • Mesurez la hauteur de l'ouverture sur le côté gauche à l'aide d'un mètre et notez la valeur sur un croquis.
  • Mesurez la hauteur de l'ouverture à droite et notez-la de la même manière. Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Déduisez maintenant 20 mm de marge d'étanchéité pour la mesure finale de la hauteur de l'ouverture.

Exemple : si la plus petite des hauteurs est de 2220 mm, enlevez-y 20 mm. La mesure est donc 2200 mm. Si vous disposez également de deux largeurs différentes, comme par exemple 2220 mm en haut et 2230 mm en bas, faites encore une soustraction à la plus petite des deux valeurs. Retirez 20 mm aux 2220 mm et conservez 2200 mm comme résultat final de largeur de votre porte.

3. Mesures pour une pose en applique

La pose en applique : présuppose l'installation de la fenêtre contre l'ouverture murale, sur l'isolant. Elle s'effectue dans le cadre d'une nouvelle construction avec une isolation intérieure.

a. Mesurer la largeur

Étapes clés

  • Mesurer la largeur supérieure
  • Mesurer la largeur inférieure
  • Aligner les valeurs
  • Tenir compte des joints d'étanchéité

  • Mesurez la largeur de l'ouverture en bas à l'aide d'un mètre et notez la valeur sur votre croquis.
  • Mesurez la largeur de l'ouverture en haut et notez-la de la même manière.
  • Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Mentionnez sur le schéma, si la baie vitrée le sens d'ouverture ainsi que la position des poignées.
  • Comme le cadre de la porte sera ultérieurement scellé, il convient de déduire une marge d’environ 60 mm pour la mesure finale de la largeur de l'ouverture.

b. Mesurer la hauteur

Les étapes, ici encore, sont les mêmes. Néanmoins, une nuance s’applique au moment de la mesure finale, les dimensions à soustraire sont différentes.

Étapes clés

  • Mesurez l'écart entre les bords supérieur et inférieur de l'ouverture murale
  • Mesurez la hauteur à gauche
  • Mesurez la hauteur à droite
  • Alignez les valeurs
  • Tenir compte des joints d'étanchéité

  • La hauteur de la porte doit généralement être mesurée à partir du sol jusqu'au sommet de l'ouverture murale.
  • Mesurez la hauteur de l'ouverture sur le côté gauche à l'aide d'un mètre ruban et notez la valeur sur un croquis.
  • Mesurez la hauteur de l'ouverture à droite et notez-la de la même manière. Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Déduisez maintenant 30 mm de marge d'étanchéité pour la mesure finale de la hauteur de l'ouverture.

Exemple : si l’ouverture du mur est de 2500 mm de large et de 2020 mm de haut, il faudra rajouter 60 mm en largeur et 30 mm en hauteur (et éventuellement 30 mm en bas). Vous commanderez donc une menuiserie avec une largeur de 2560 mm et avec une hauteur de 2050 mm (ou une hauteur de 2080 mm si vous souhaitez éventuellement appliquer 30 mm du dormant contre le mur en bas).

4. Mesures pour une pose en rénovation

Pose en rénovation : présuppose l'installation de la fenêtre sur un cadre existant. Elle s'effectue dans le cadre d'une rénovation, lors d’une dépose partielle (lorsque le cadre existant est conservé).

Veillez à prendre les mesures (hauteur et largeur) à l'intérieur du dormant existant (c'est-à-dire la taille d'extrémité du cadre à l'autre). Attention : lors de la prise de mesures notez que la taille de la bavette de recouvrement (65 mm pour le modèle Rénovation 119 et 35 mm pour le modèle Rénovation 105) ne doit pas être comprise dans les dimensions que vous rentrerez dans le configurateur.

a. Mesurer la largeur

Si les traverses du bâti existant mesurent plus que 35 mm en largeur, il est recommandé de choisir le profilé de rénovation Rénovation 119.

Étapes clés

  • Mesurer la largeur supérieure
  • Mesurer la largeur inférieure
  • Aligner les valeurs
  • Tenir compte des joints d'étanchéité

  • Mesurez la largeur de l'ouverture en bas à l'aide d'un mètre et notez la valeur sur votre croquis.
  • Mesurez la largeur de l'ouverture en haut et notez-la de la même manière.
  • Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Mentionnez sur le schéma, le sens d'ouverture ainsi que la position des poignées.
  • Comme le cadre de la porte sera ultérieurement scellé, il convient de déduire une marge d’environ 2 mm pour la mesure finale de la largeur de l'ouverture.

b. Mesurer la hauteur

Étapes clés

  • Mesurez l'écart entre les bords supérieur et inférieur de l'ouverture murale
  • Mesurez la hauteur à gauche
  • Mesurez la hauteur à droite
  • Alignez les valeurs
  • Tenir compte des joints d'étanchéité

  • La hauteur de la porte doit généralement être mesurée à partir du sol jusqu'au sommet de l'ouverture murale.
  • Mesurez la hauteur de l'ouverture sur le côté gauche à l'aide d'un mètre ruban et notez la valeur sur un croquis.
  • Mesurez la hauteur de l'ouverture à droite et notez-la de la même manière. Si ces deux dimensions varient, prenez la plus petite valeur comme mesure officielle.
  • Déduisez maintenant 2 mm de marge d'étanchéité pour la mesure finale de la hauteur de l'ouverture.

Exemple : vous avez mesuré une hauteur minimale de 2020 mm. Soustrayez 2 mm, il faudra alors commander 2018 mm. Vous avez relevé en largeur une valeur minimale de 2498 mm, il faut également soustraire 2 mm et commander une largeur de 2496 mm.

5. Besoin d'aide ?

Pour toute question ou assistance dans vos démarches, contactez nos experts :

  • 02 229 19 29
  • info@fenetre24.be
  • Vérifiez plusieurs fois vos relevés pour éviter toute erreur.
  • Incluez les particularités comme les dimensions de la bavette de recouvrement, si applicable.
  • Si vous doutez de vos mesures, n'hésitez pas à demander conseil à un professionnel.

Avec ces étapes simples et détaillées, vous êtes prêt à commander une baie vitrée sur mesure, parfaitement adaptée à votre ouverture murale.
