Dessins détaillés pour pergolas adossées et autoportées

Pergola adossée

Construction

Vue de face de la pergola
Vue de face de la pergola

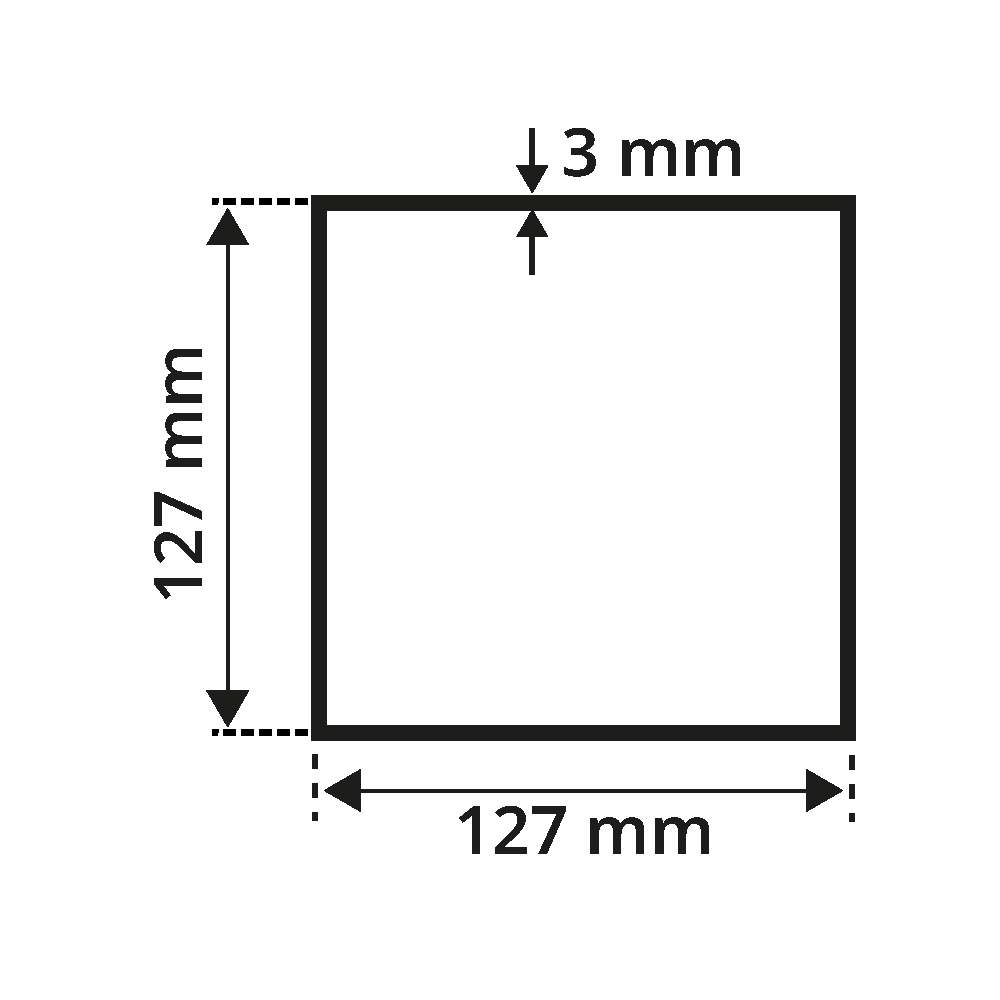

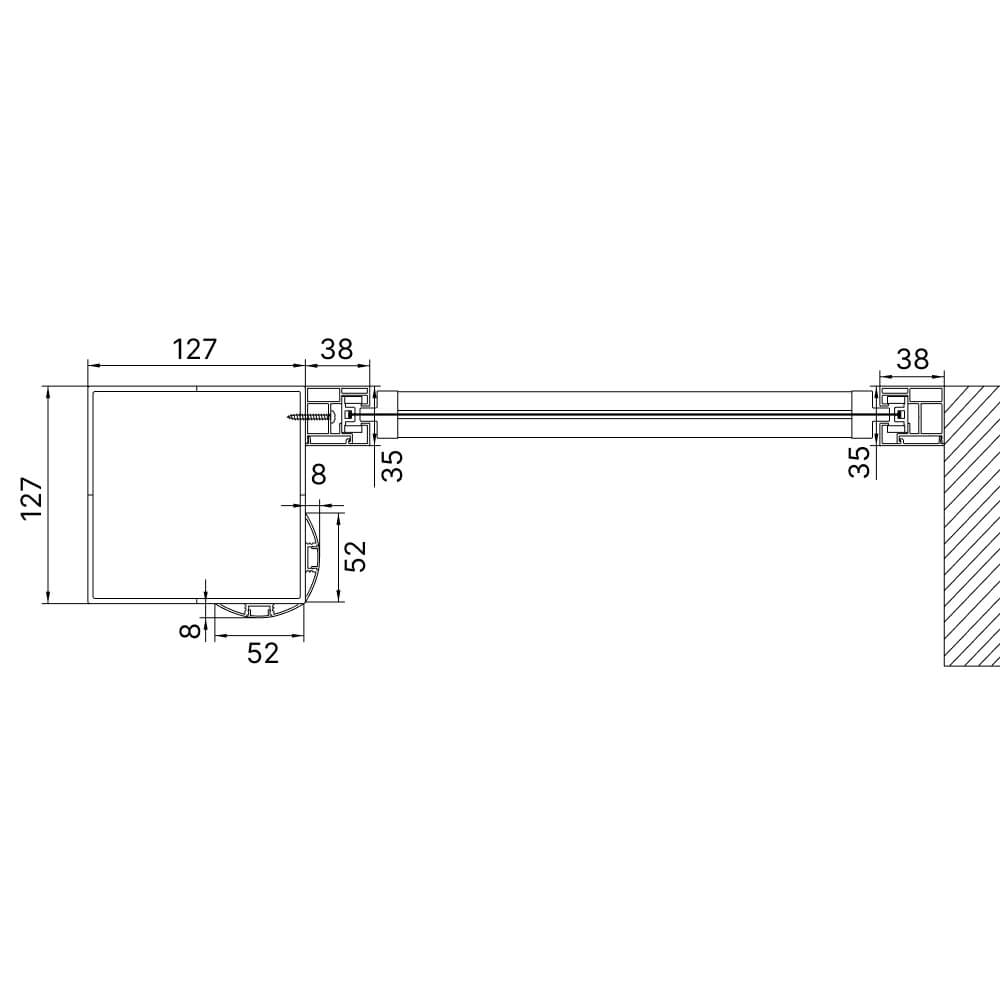

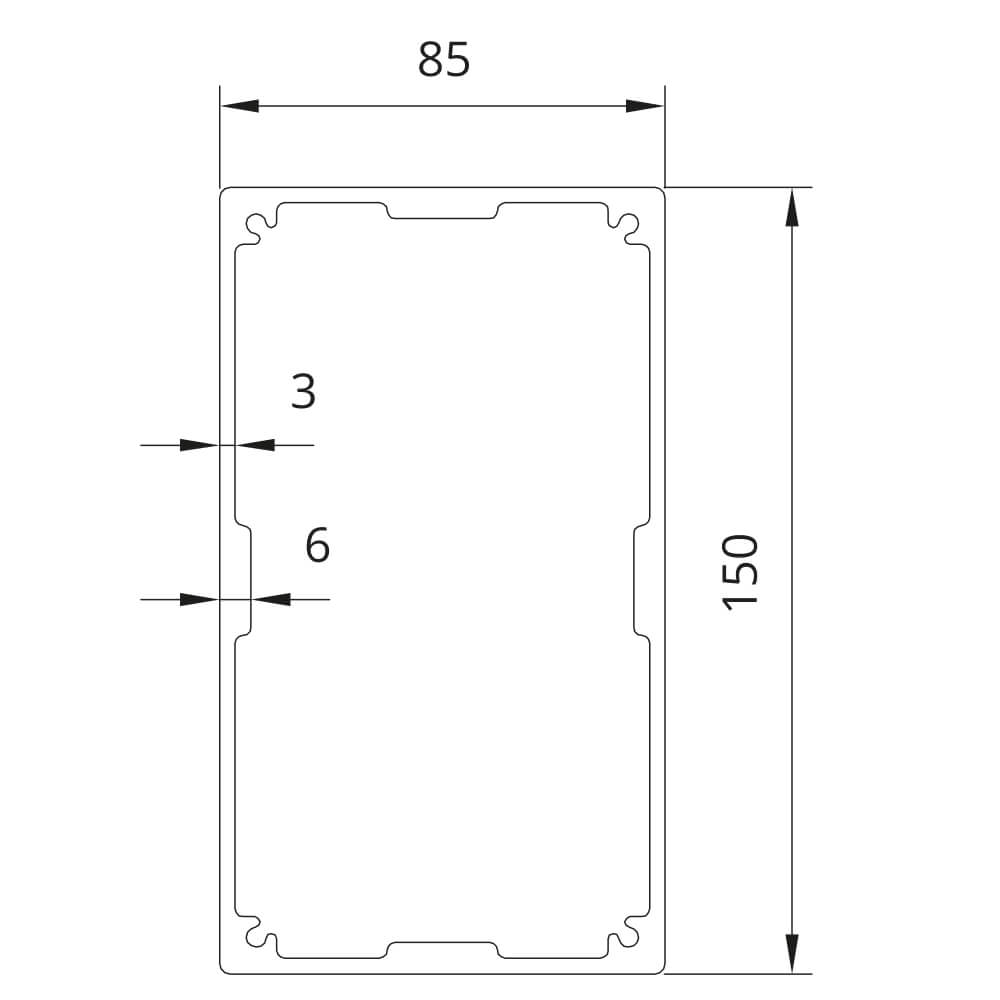

Section du poteau
Section du poteau

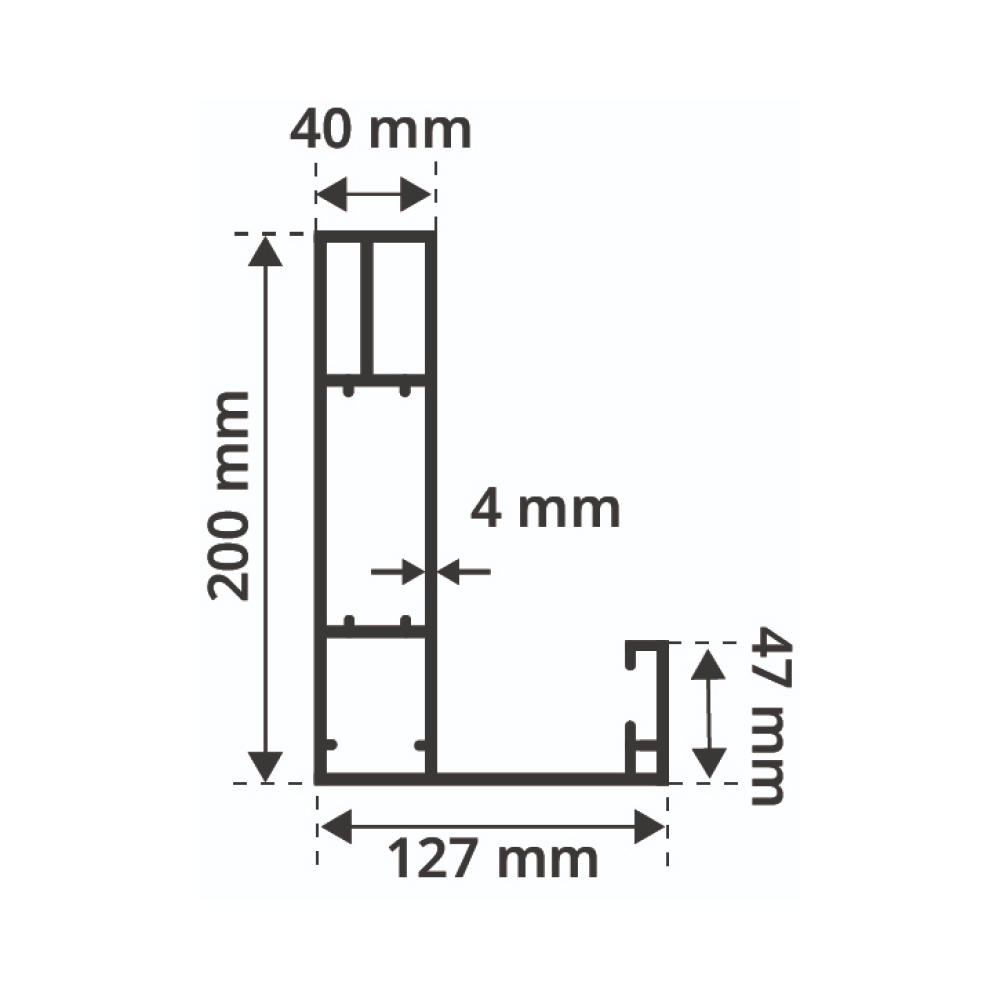

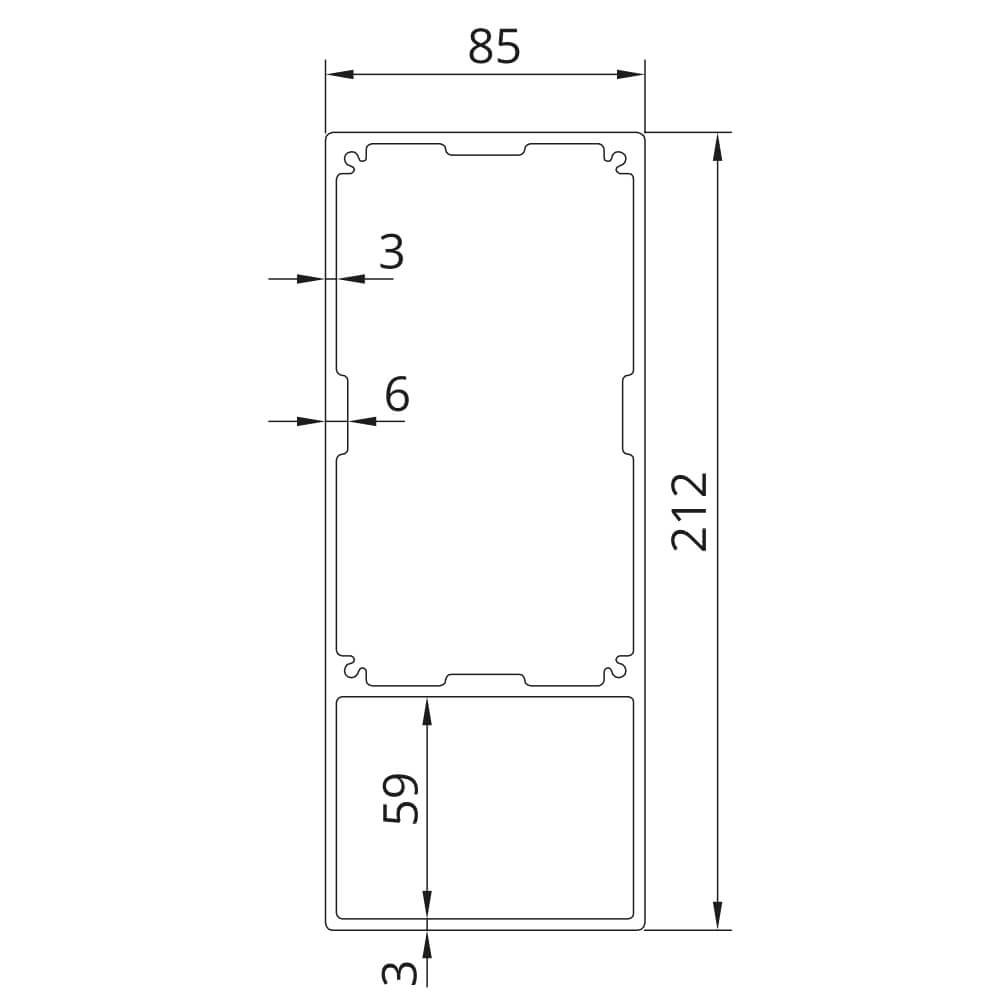

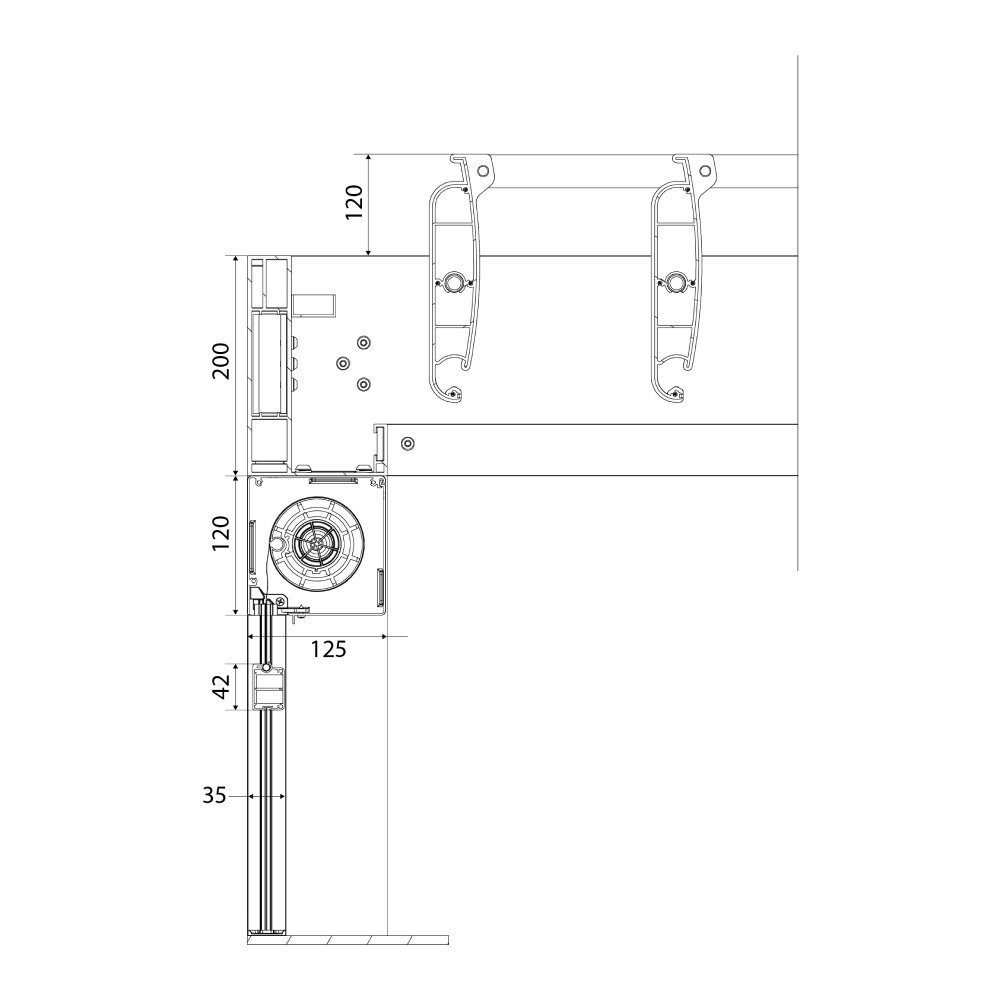

Section de l'entretoise
Section de l'entretoise

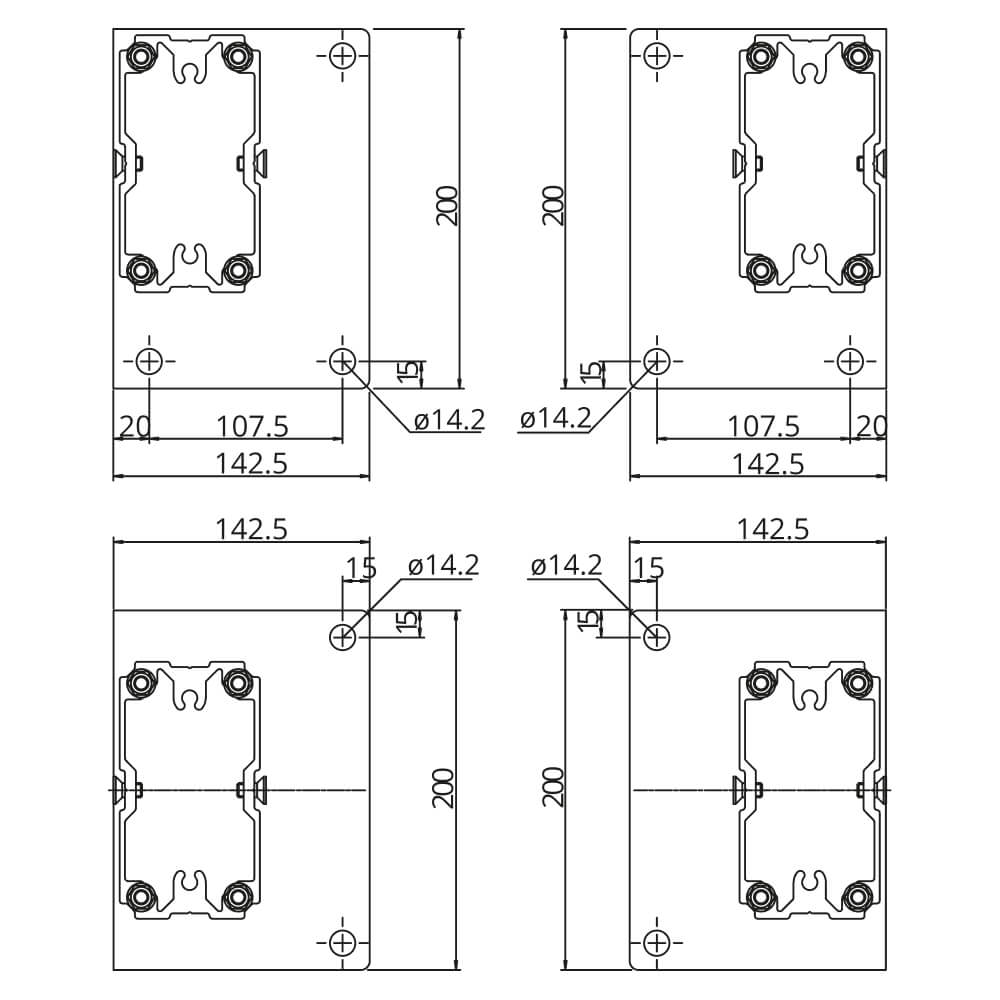

Pieds de poteaux sans évacuation d'eau
Pieds de poteaux sans évacuation d'eau

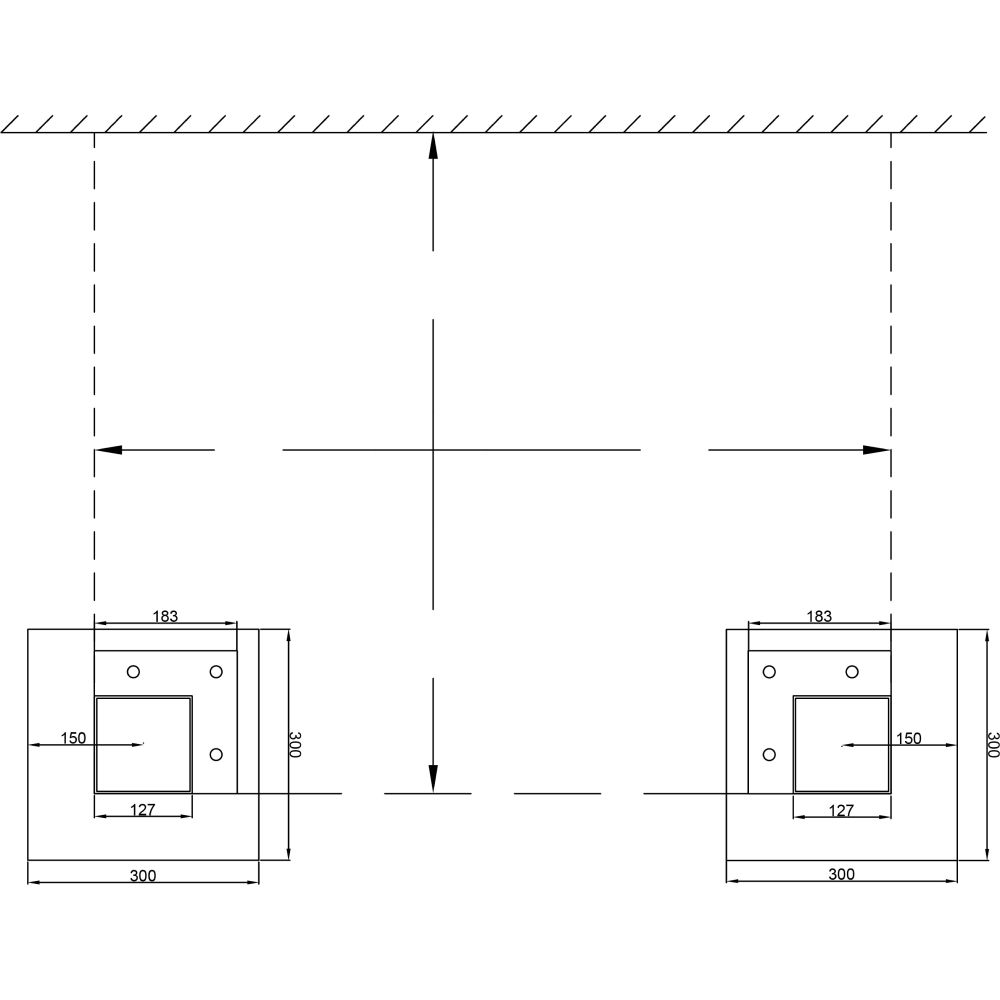

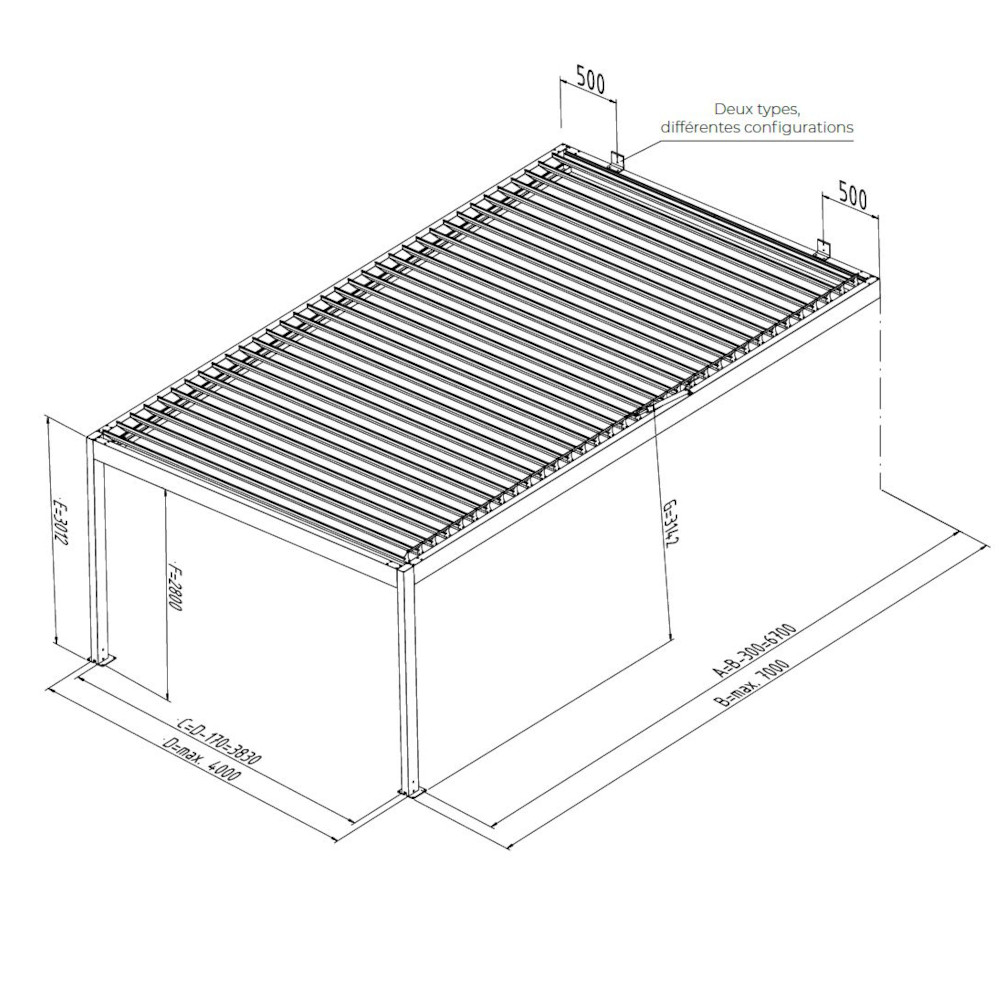

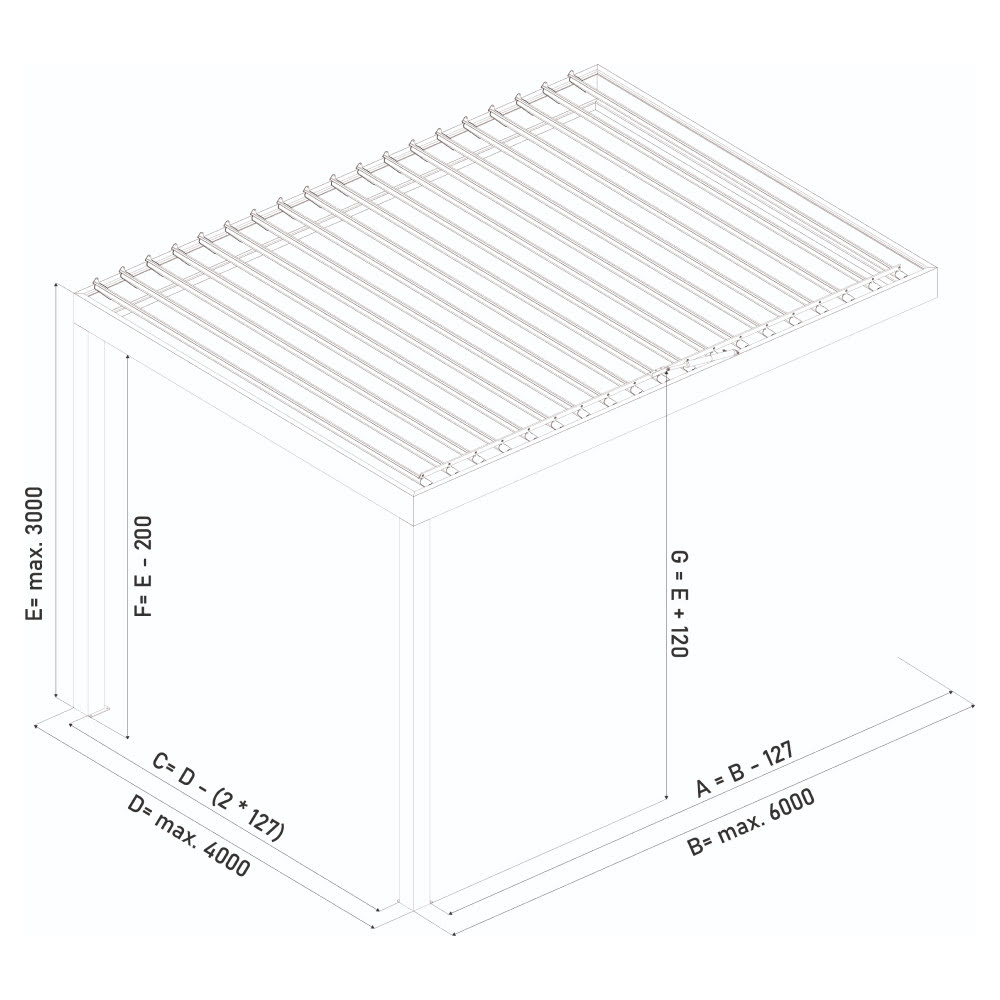

Système de pergola adossée : dimensions totales et montage mural
Système de pergola adossée : dimensions totales et montage mural

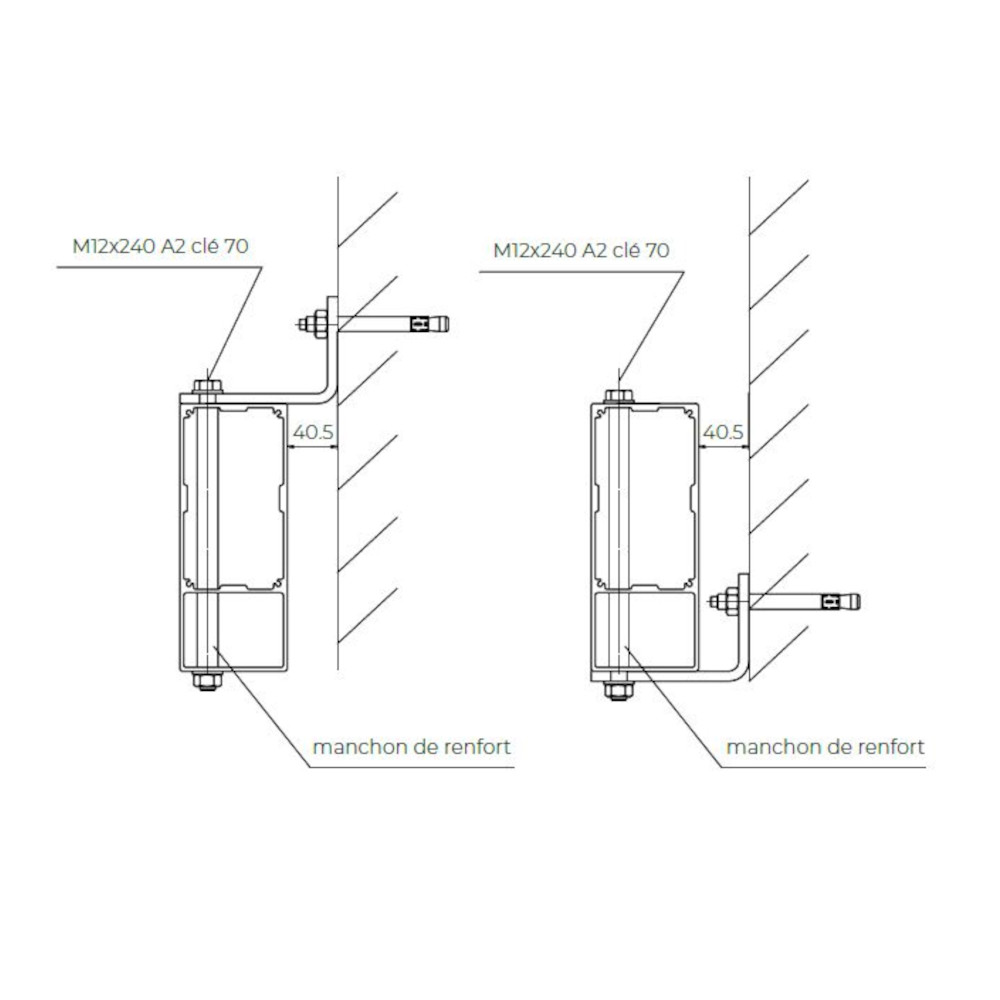

Montage mural

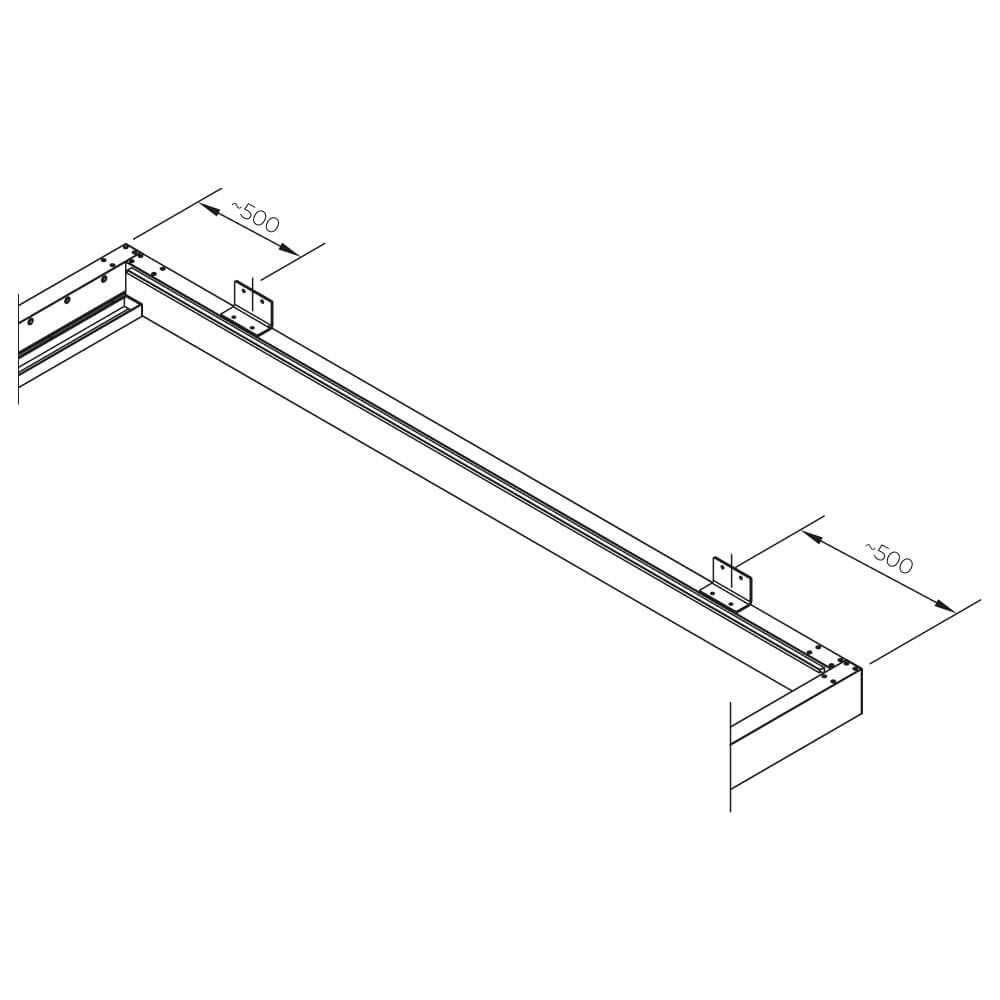

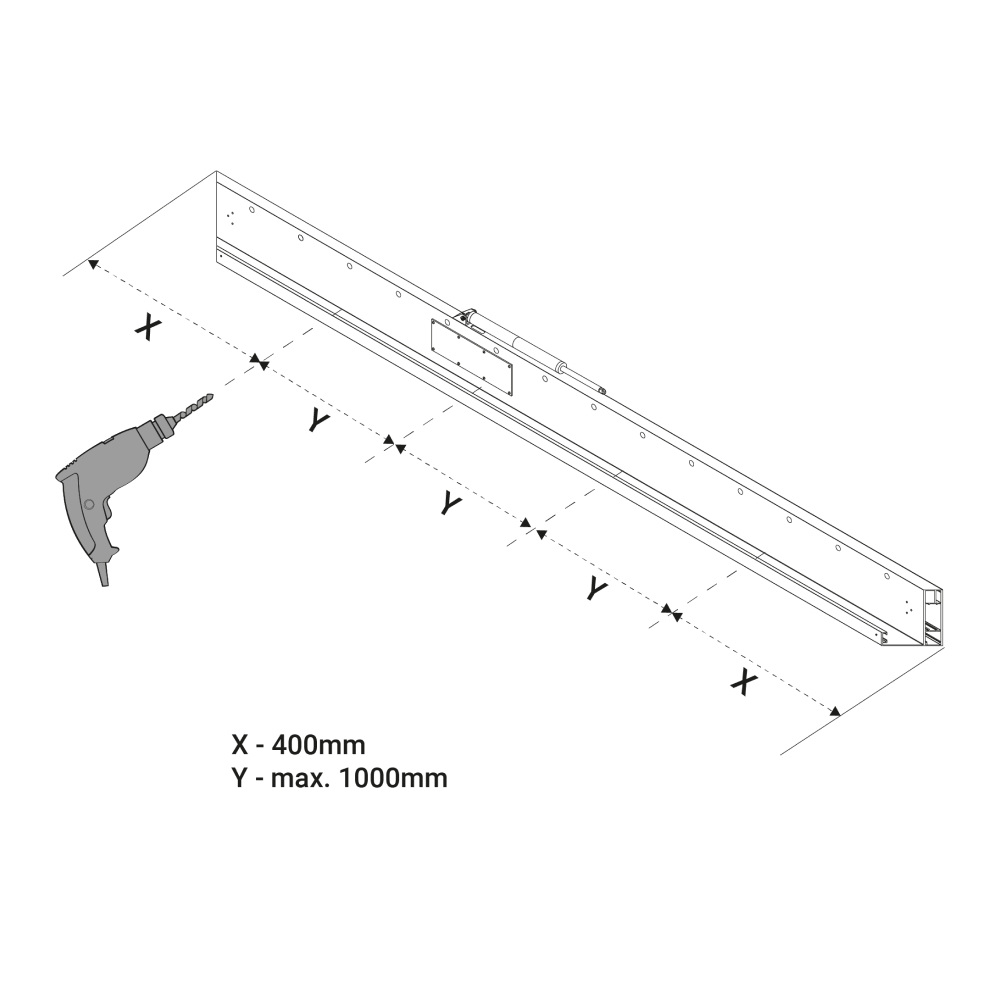

Montage mural sur les entretoises
Montage mural sur les entretoises
Montage mural avec espacement
Montage mural avec espacement

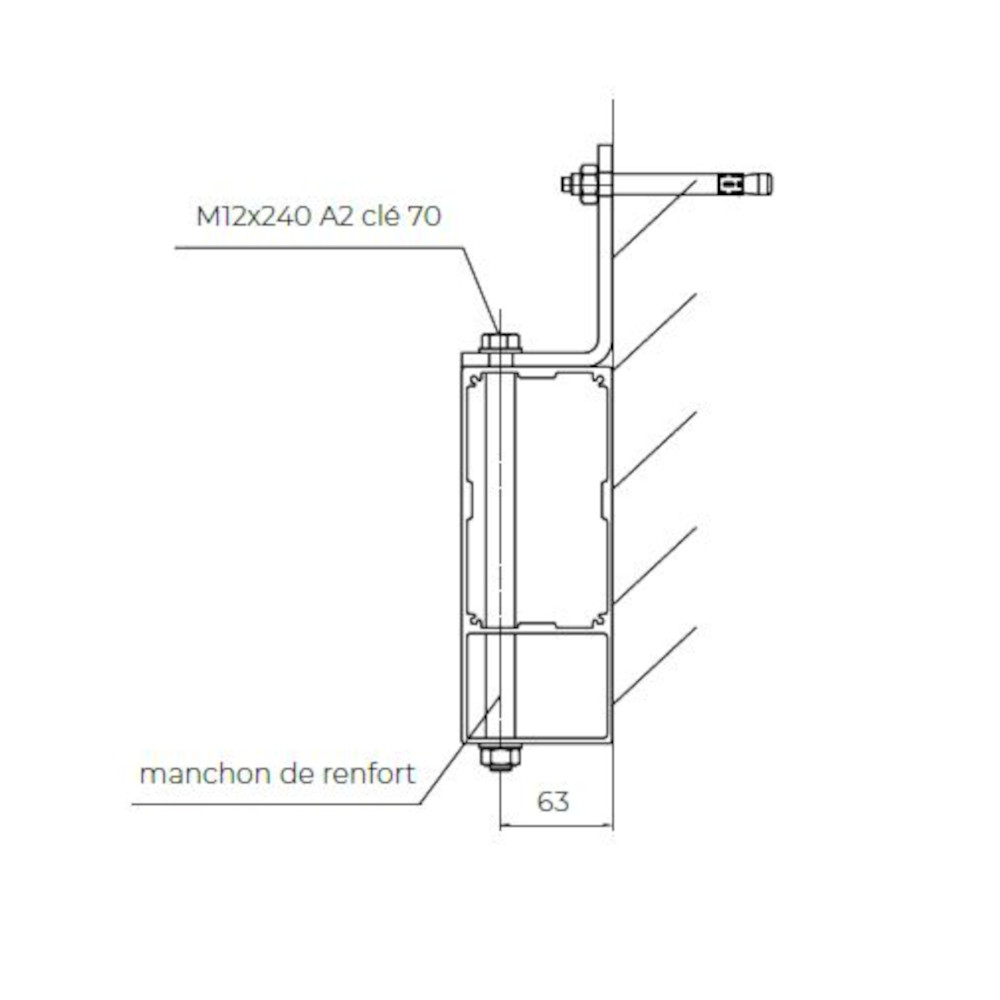

Montage mural sans espacement
Montage mural sans espacement

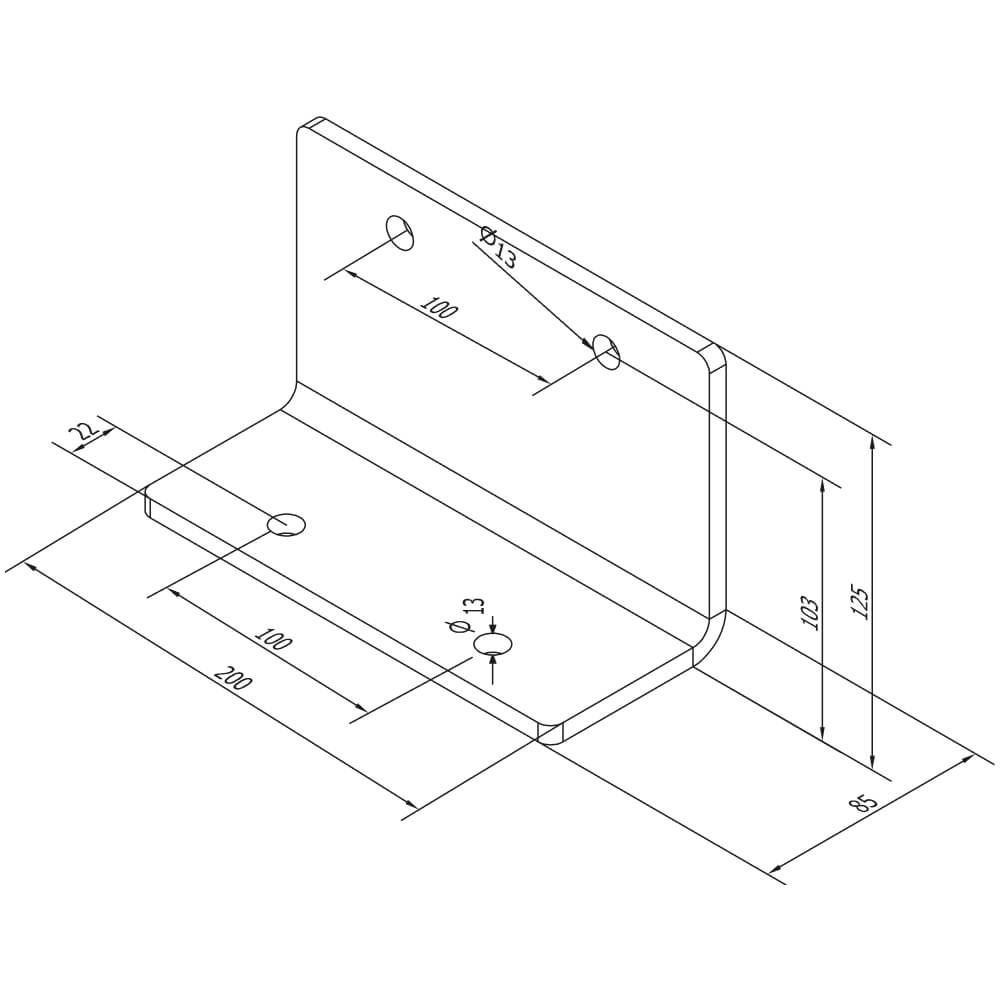

Angle de montage : montage sans espacement
Angle de montage : montage sans espacement

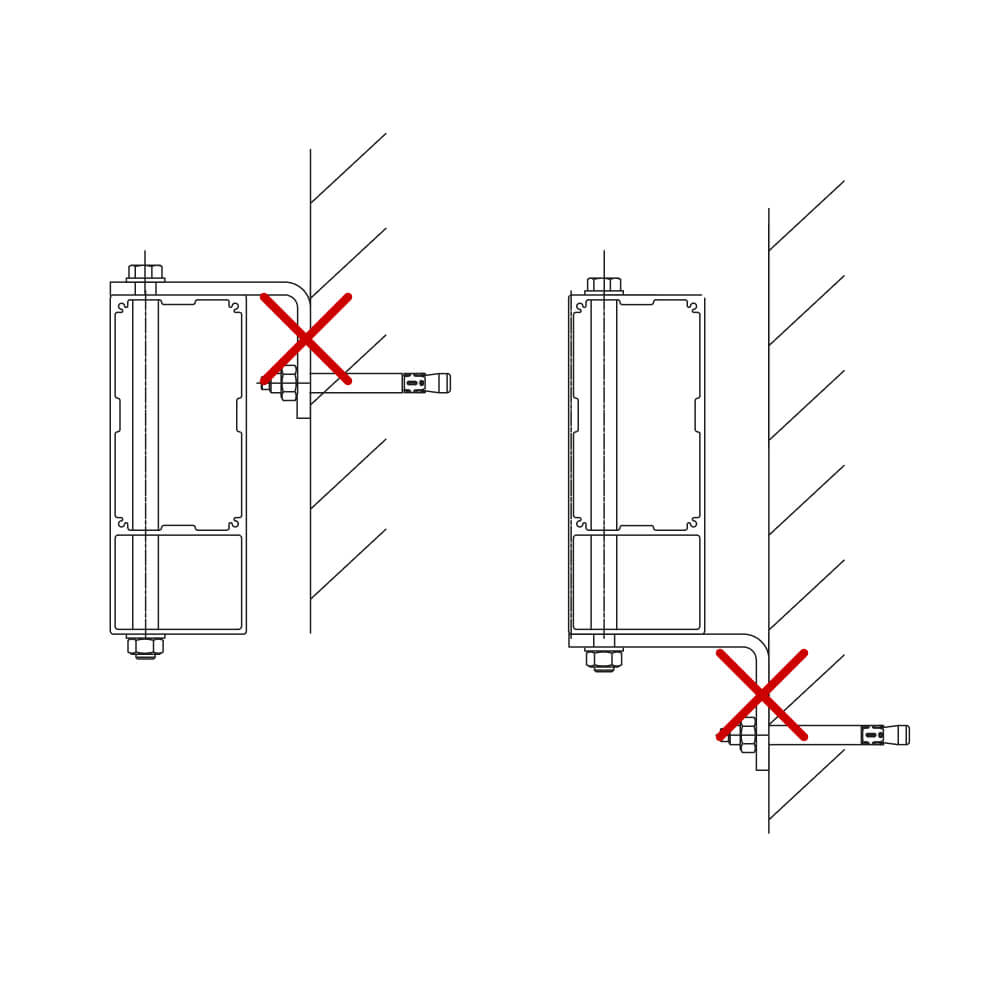

Montage non autorisé : avec dégagement
Montage non autorisé : avec dégagement
Montage non autorisé : sans rebord
Montage non autorisé : sans rebord

Pergola autoportée

Construction

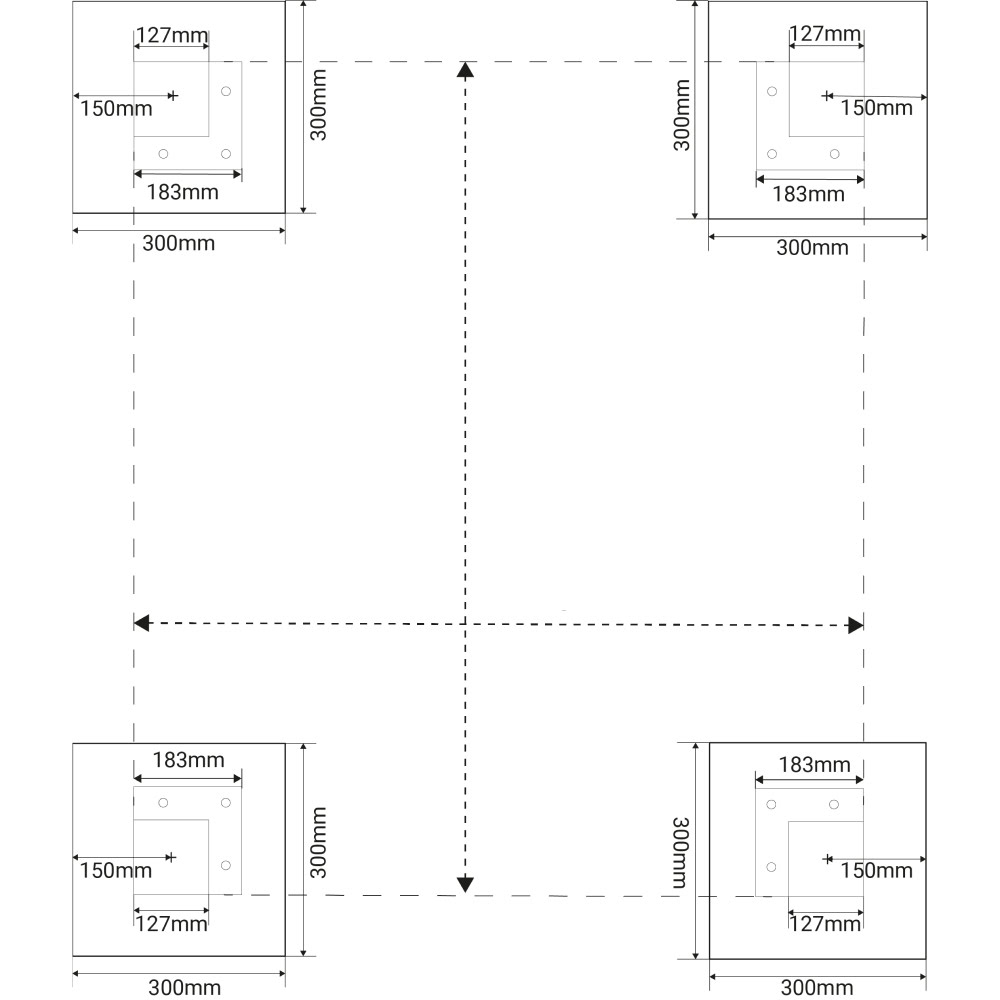

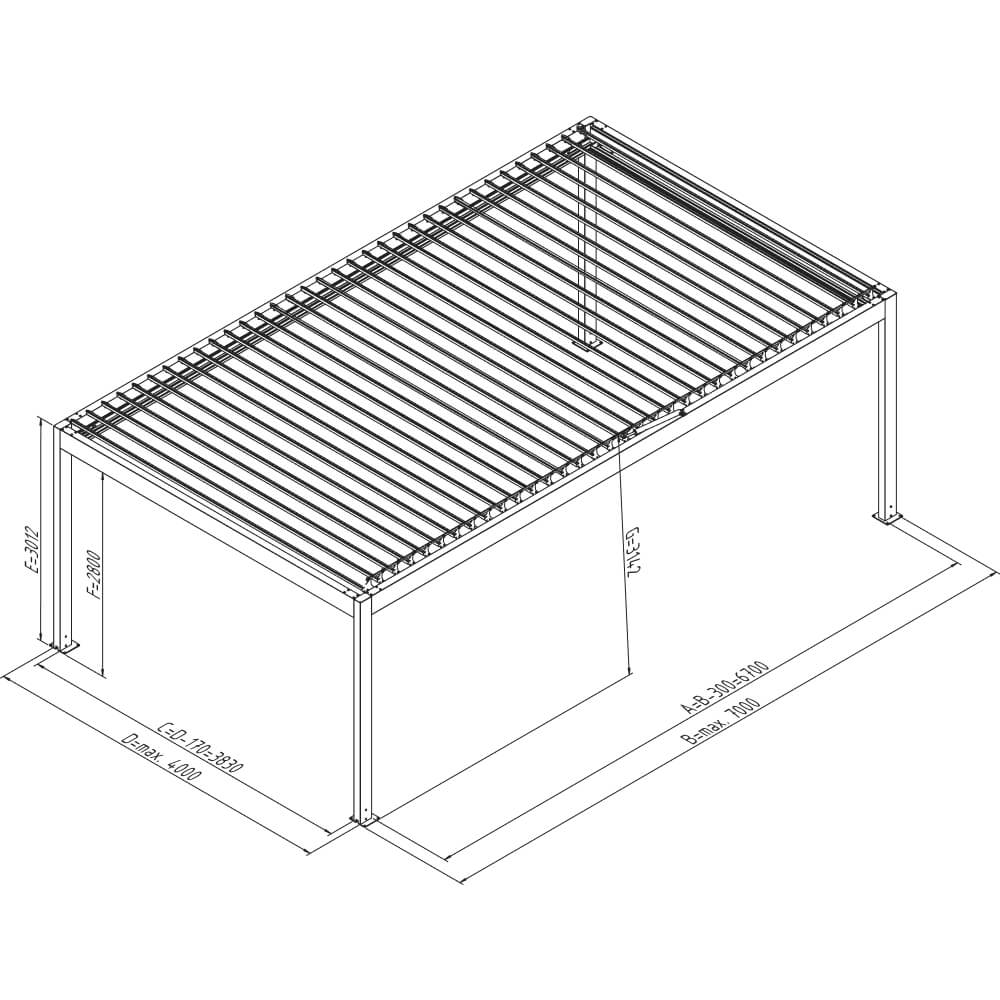

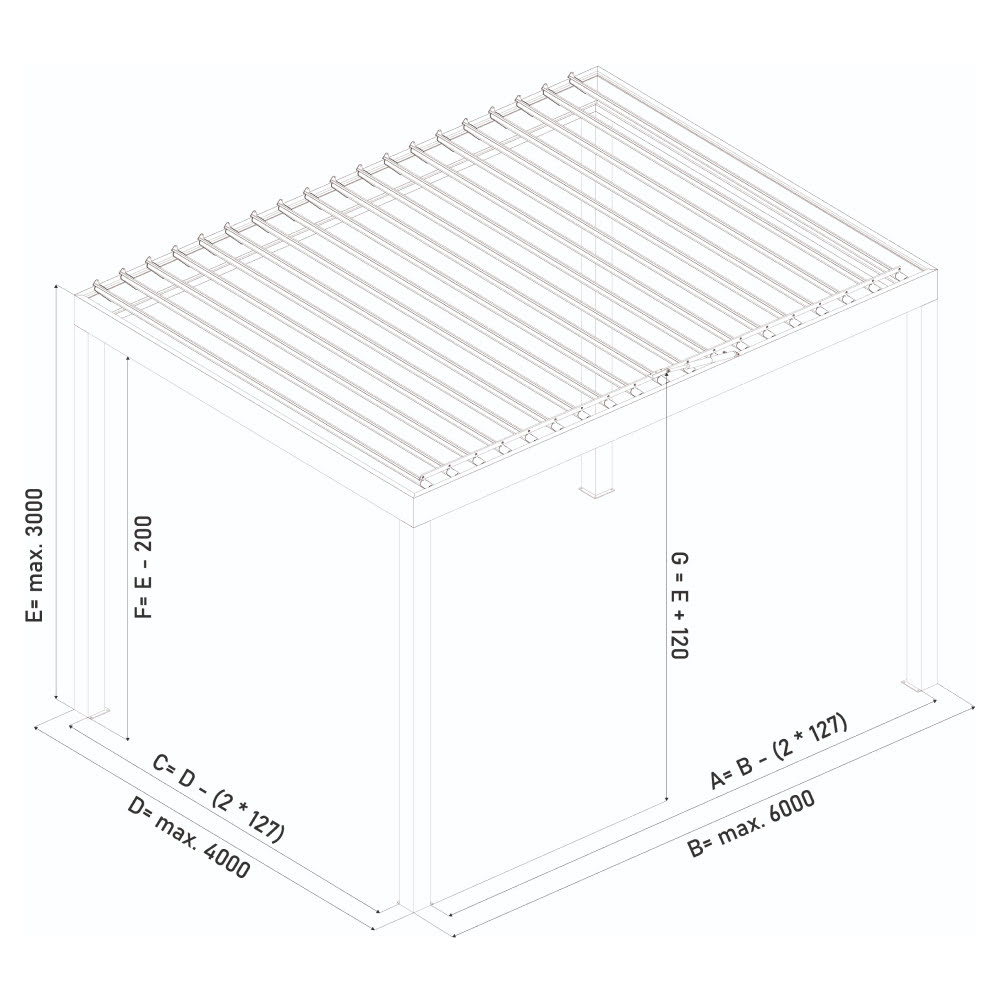

Structure autoportante : dimension totale et montage
Structure autoportante : dimension totale et montage
Vue de face de la pergola
Vue de face de la pergola

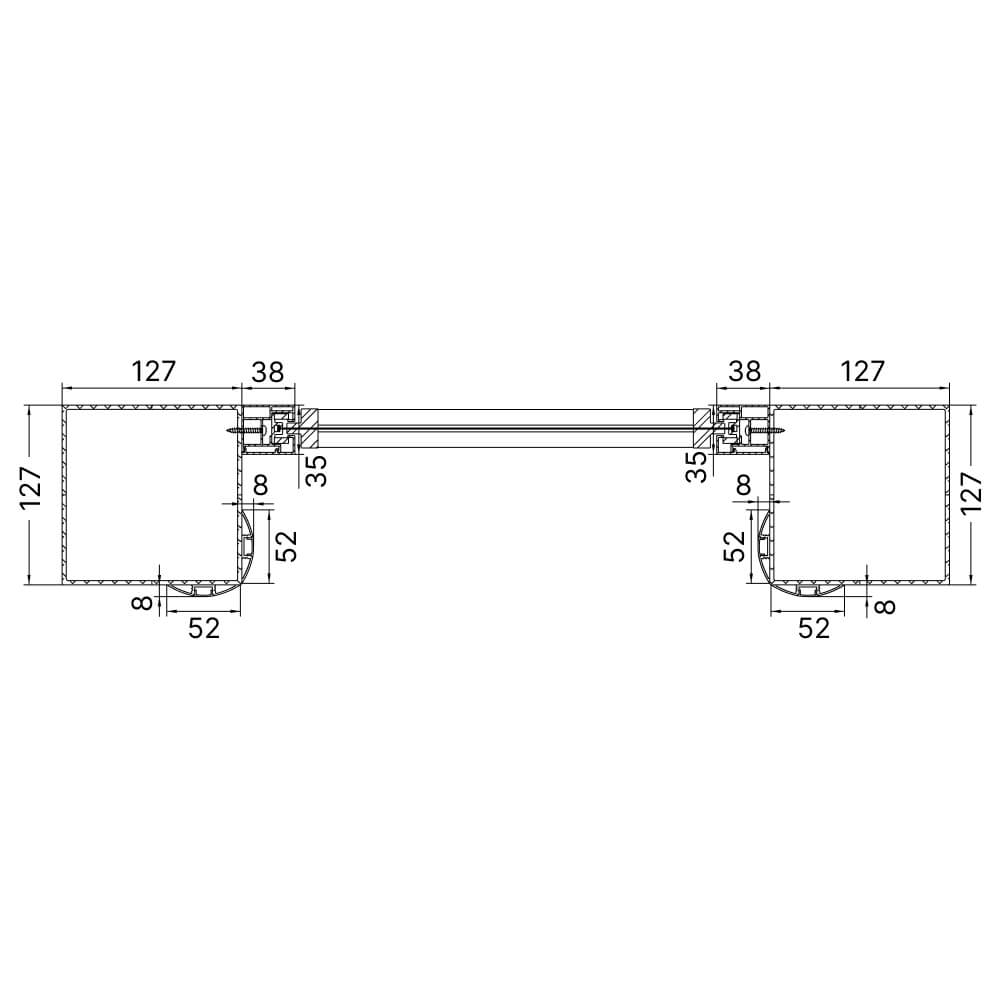

Section du poteau
Section du poteau

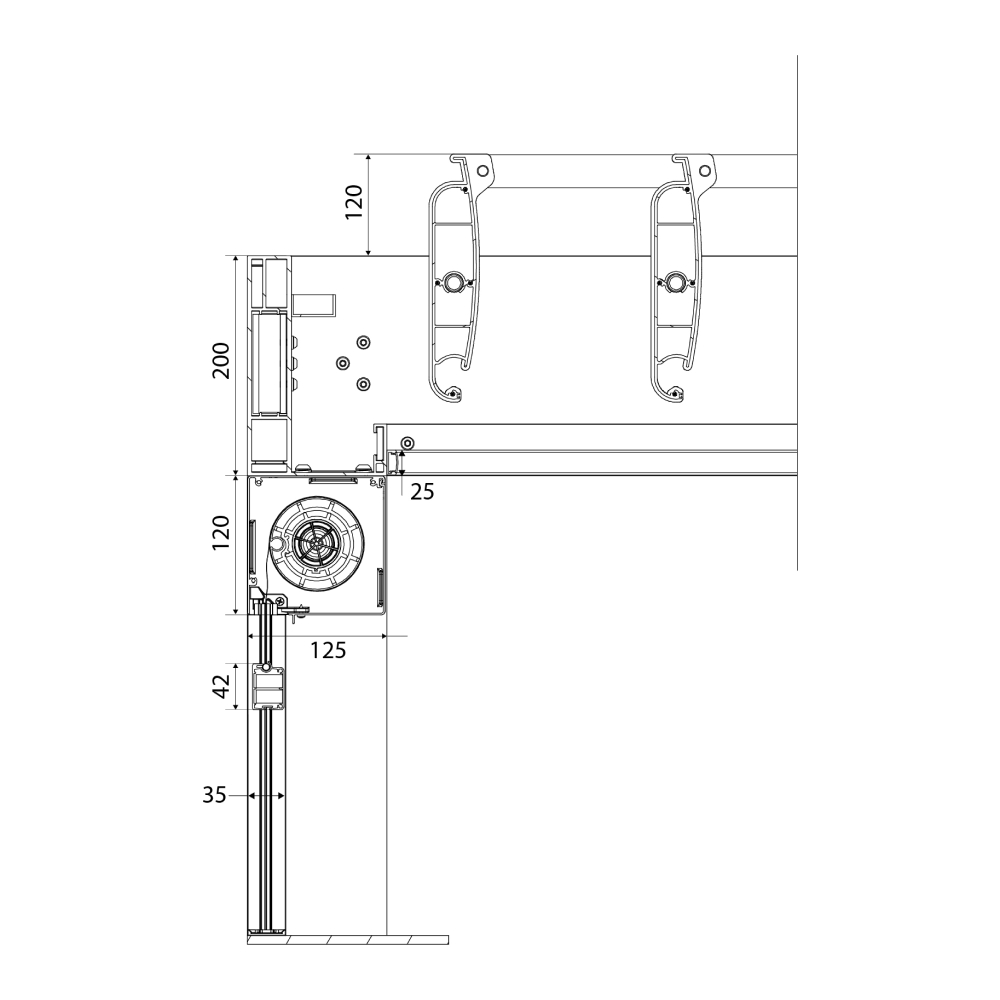

Section de l'entretoise
Section de l'entretoise
Pieds de poteaux sans évacuation d'eau
Pieds de poteaux sans évacuation d'eau

Lames - Pergola adossée et autoportée

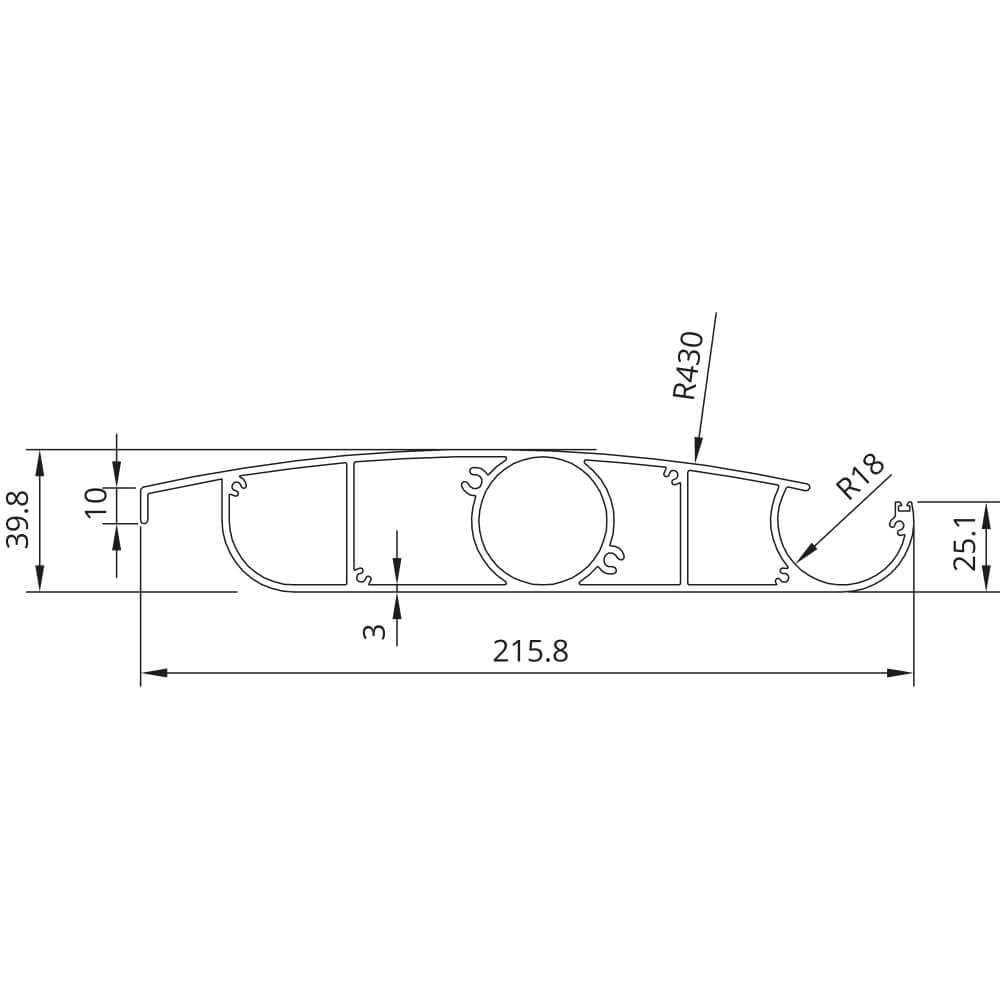

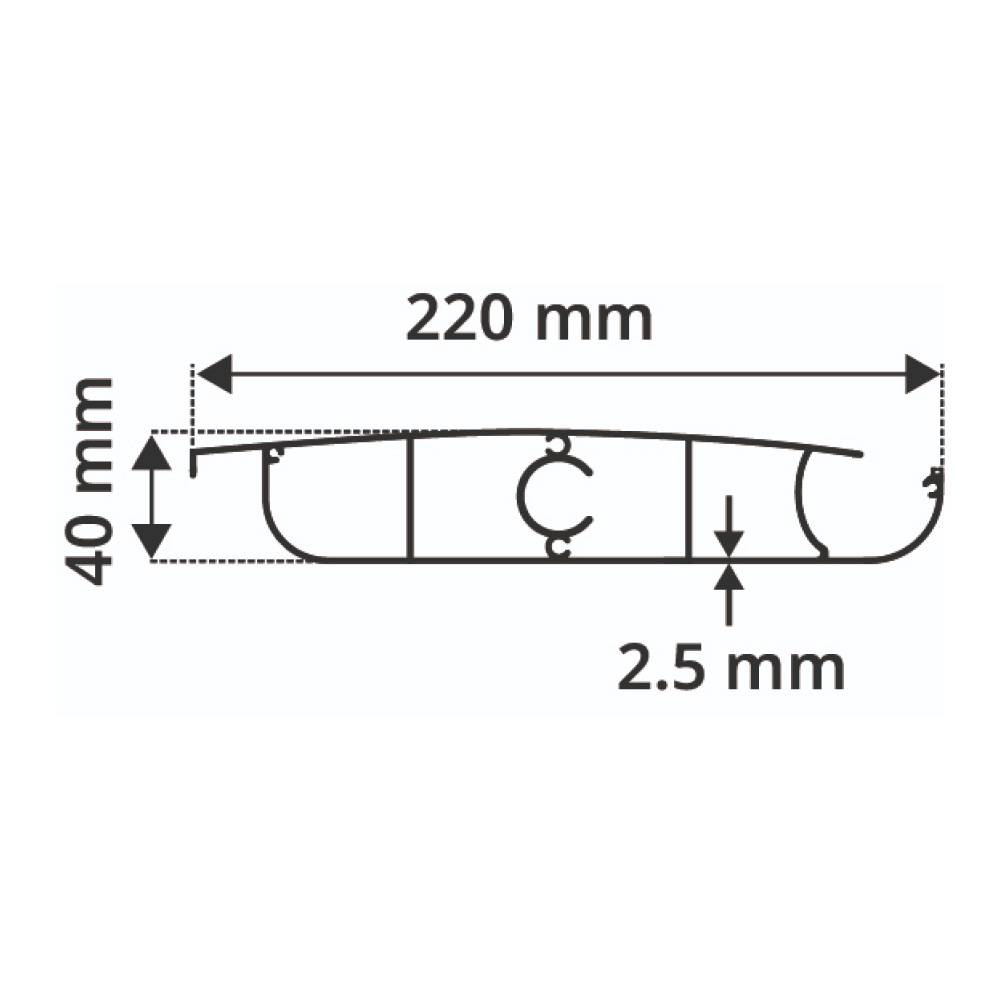

Section des lames
Section des lames

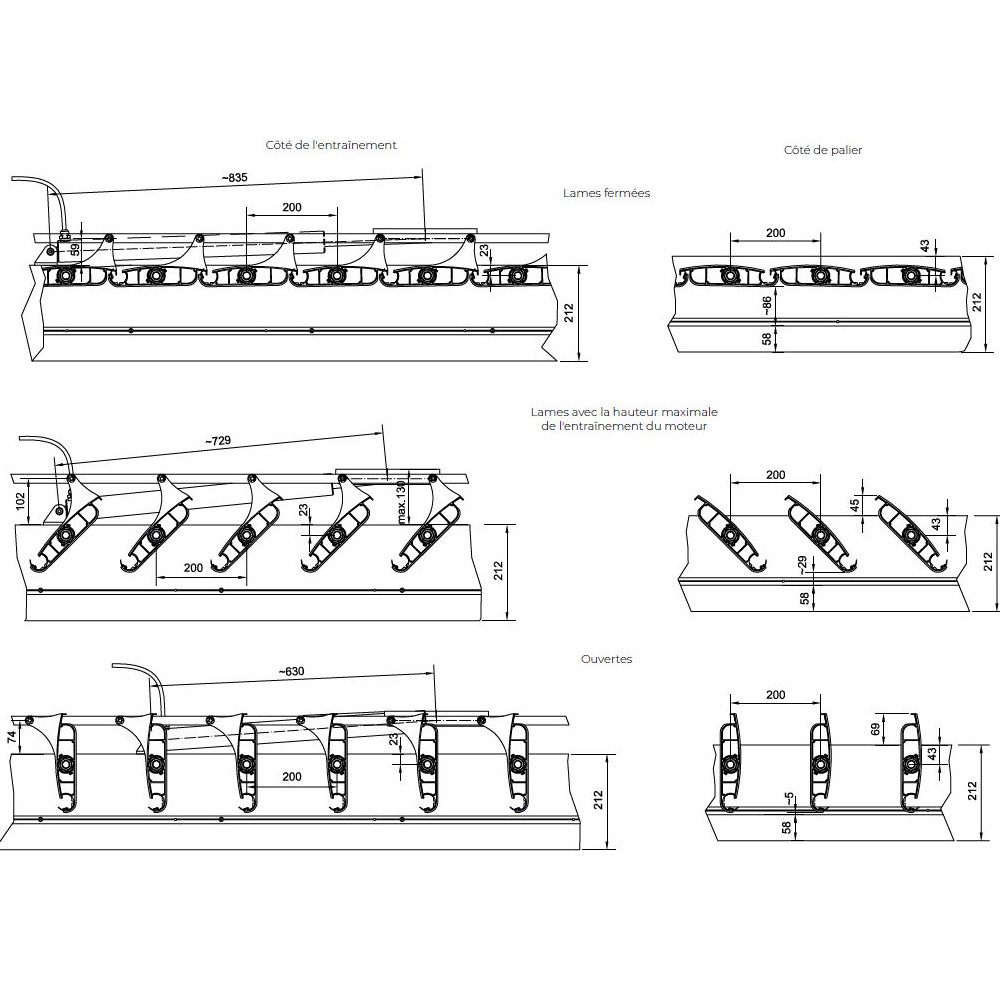

Mécanisme de rotation des lames
Mécanisme de rotation des lames

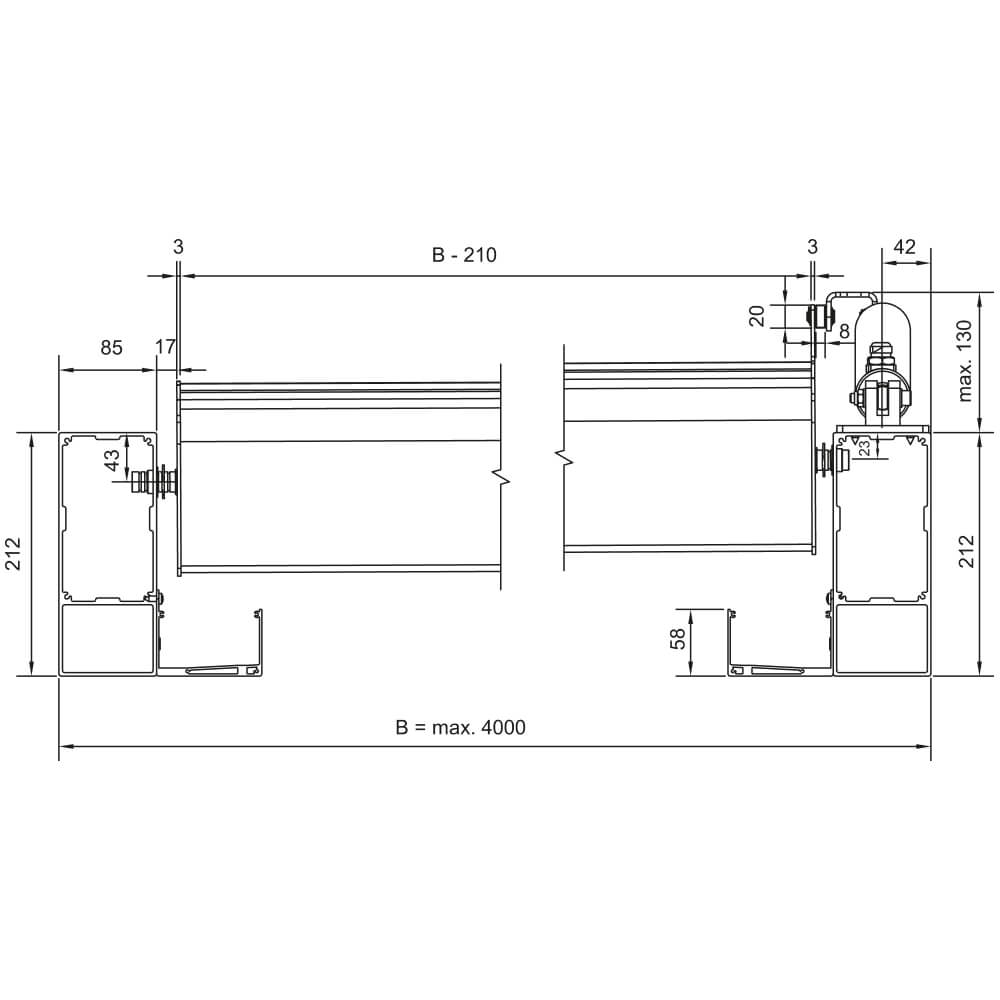

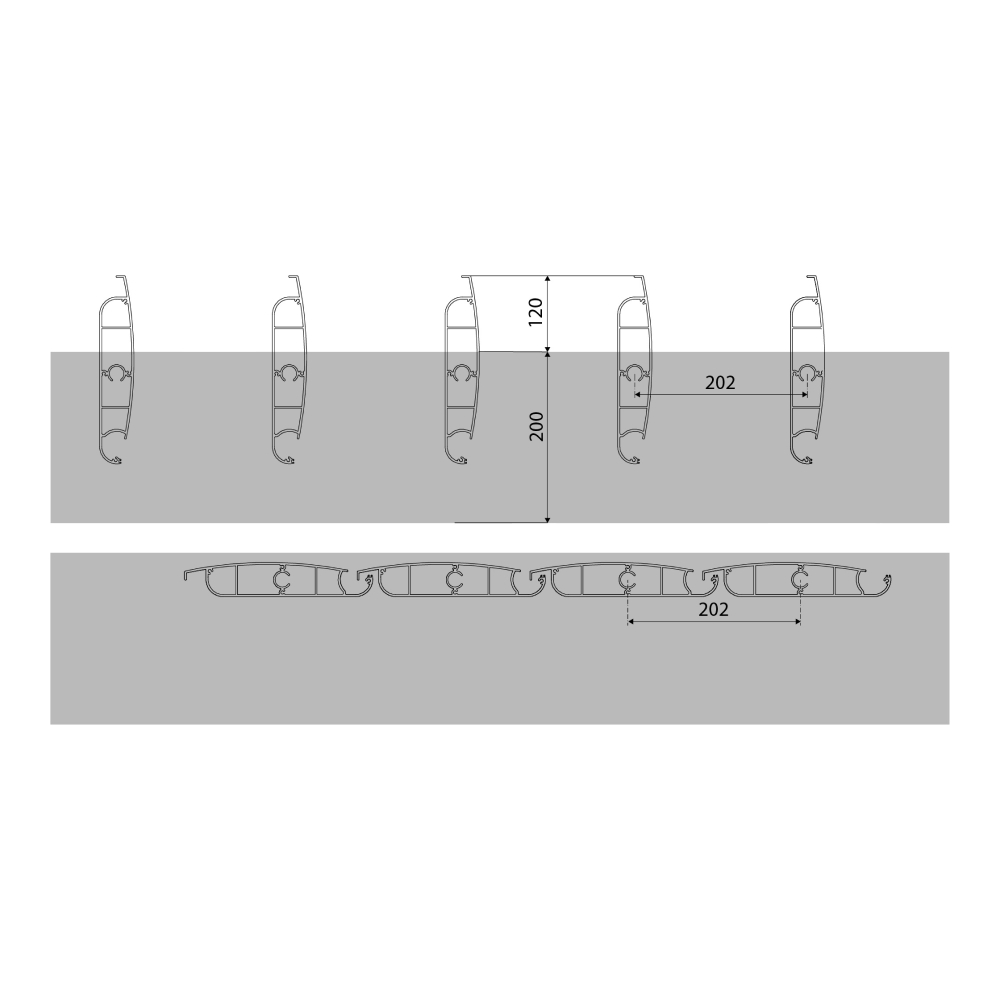

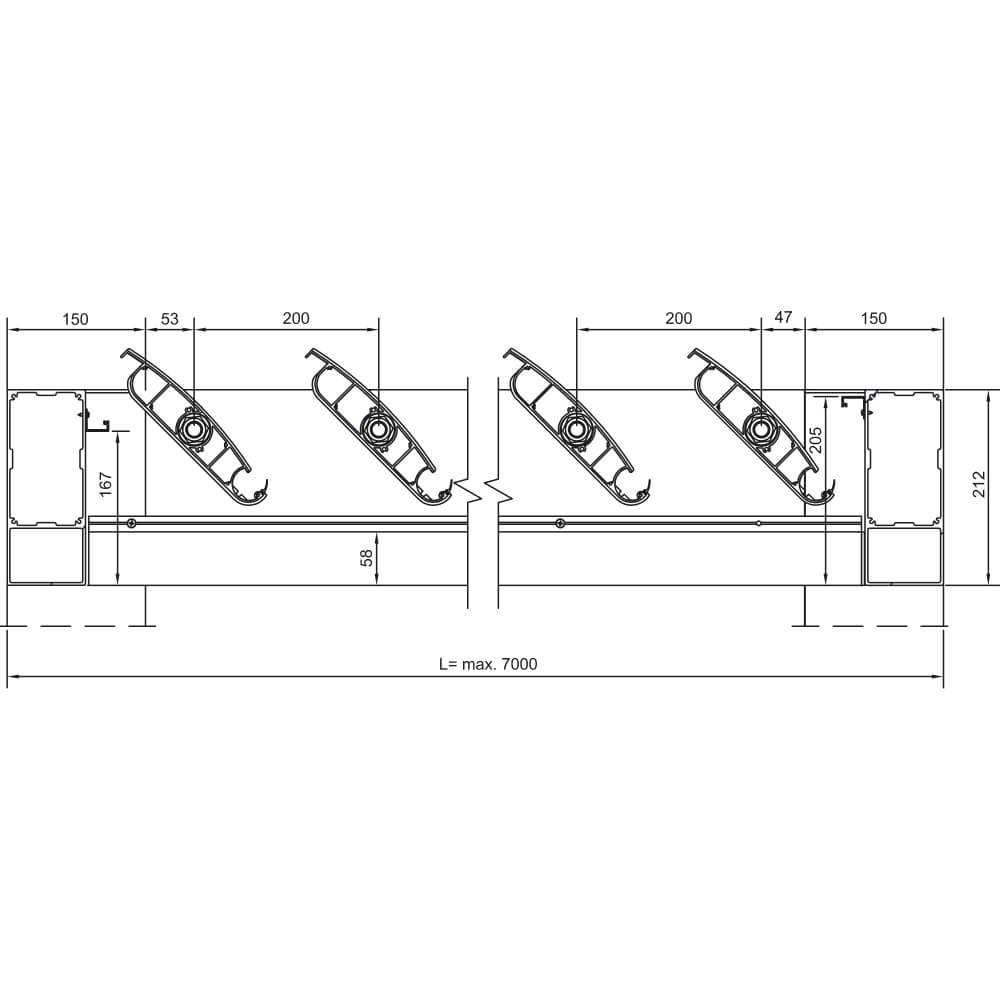

Vue latérale
Vue latérale

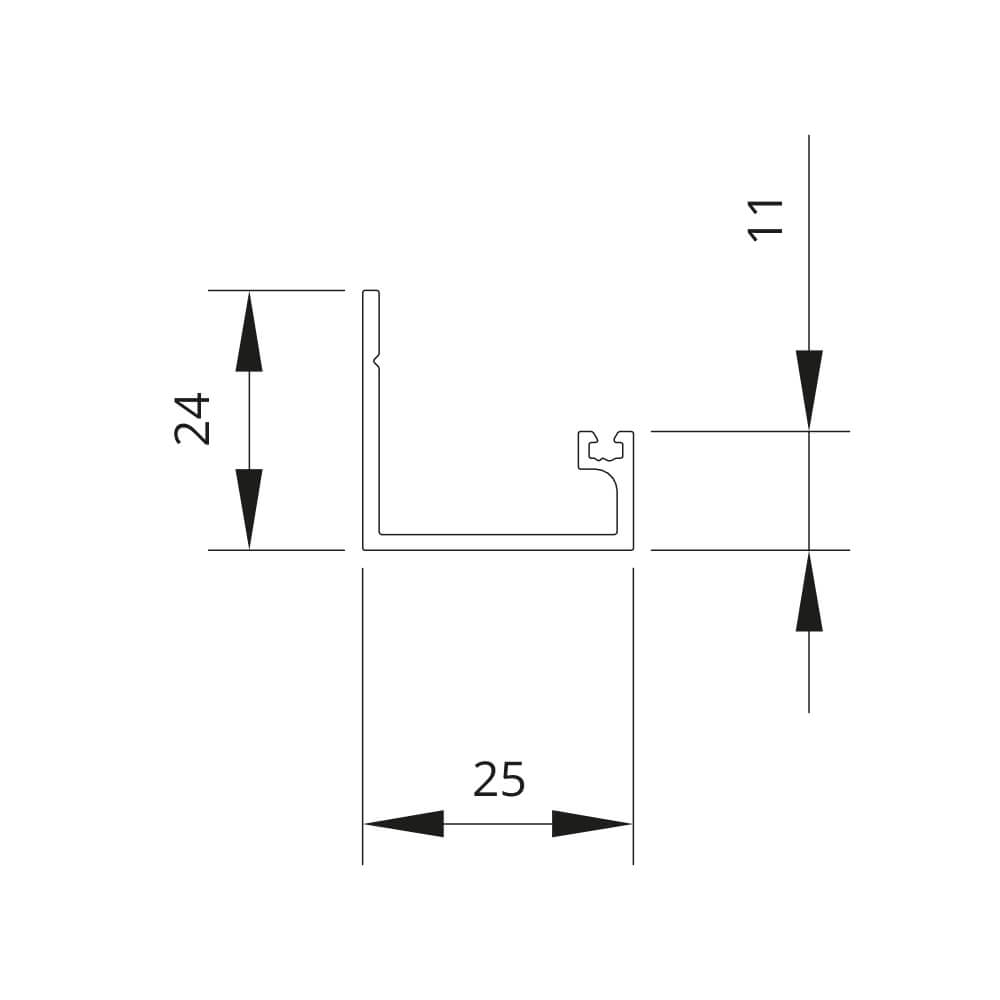

Coupe transversale frontale : lame complémentaire façade
Coupe transversale frontale : lame complémentaire façade

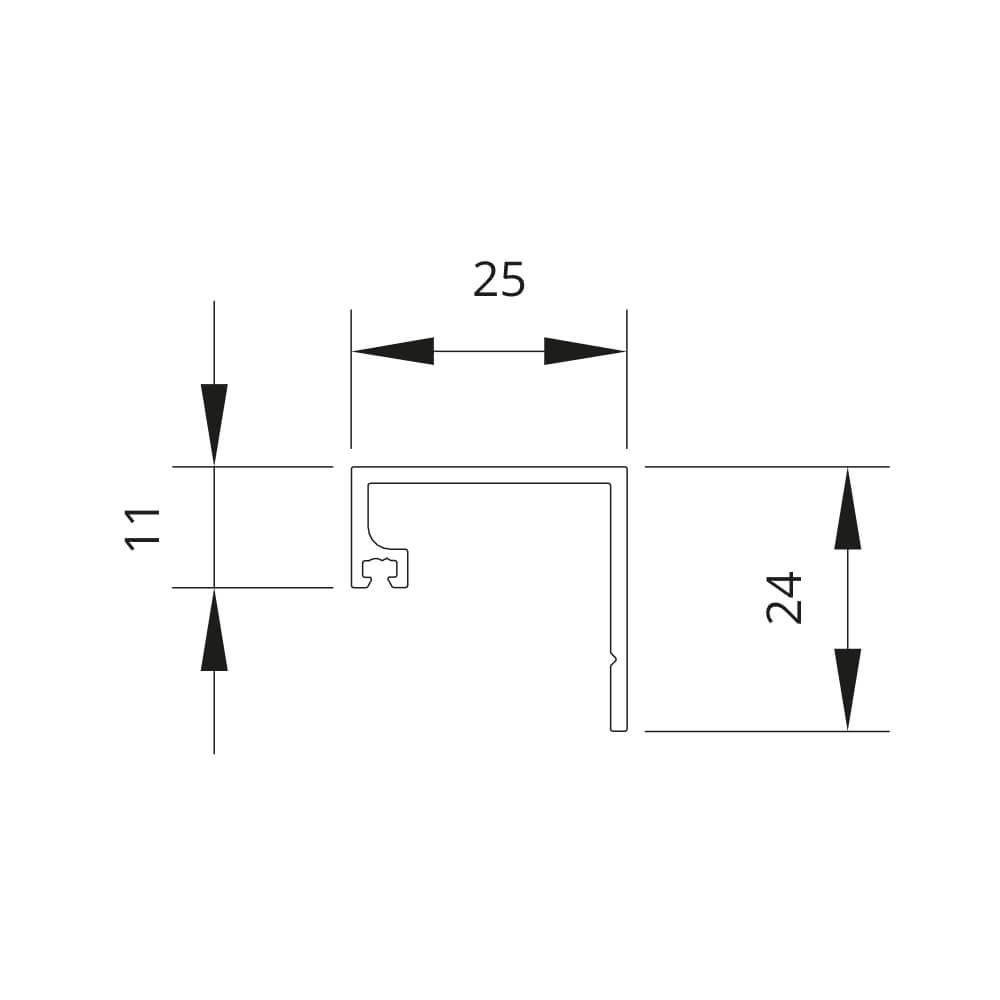

Coupe transversale arrière : lamelle complémentaire
Coupe transversale arrière : lamelle complémentaire

Moteur - Pergola adossée et autoportée

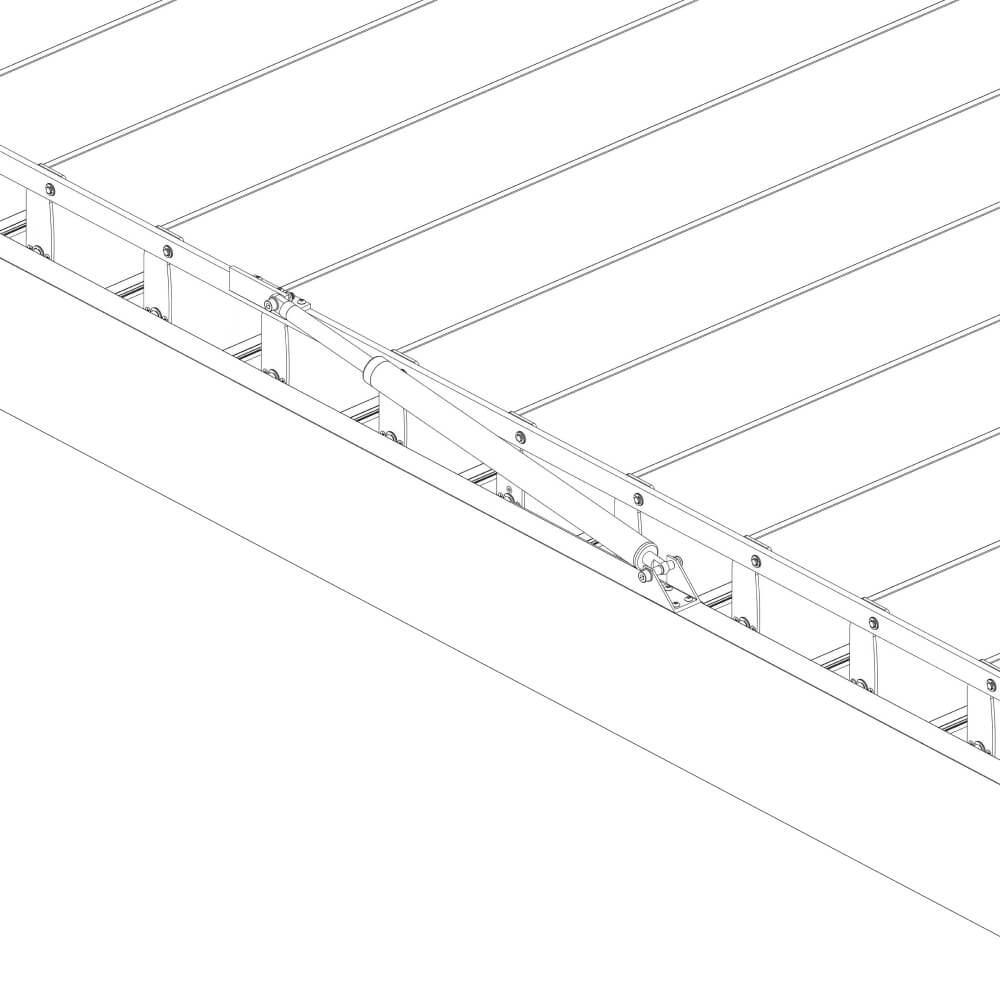

Commande latérale des lames
Commande latérale des lames

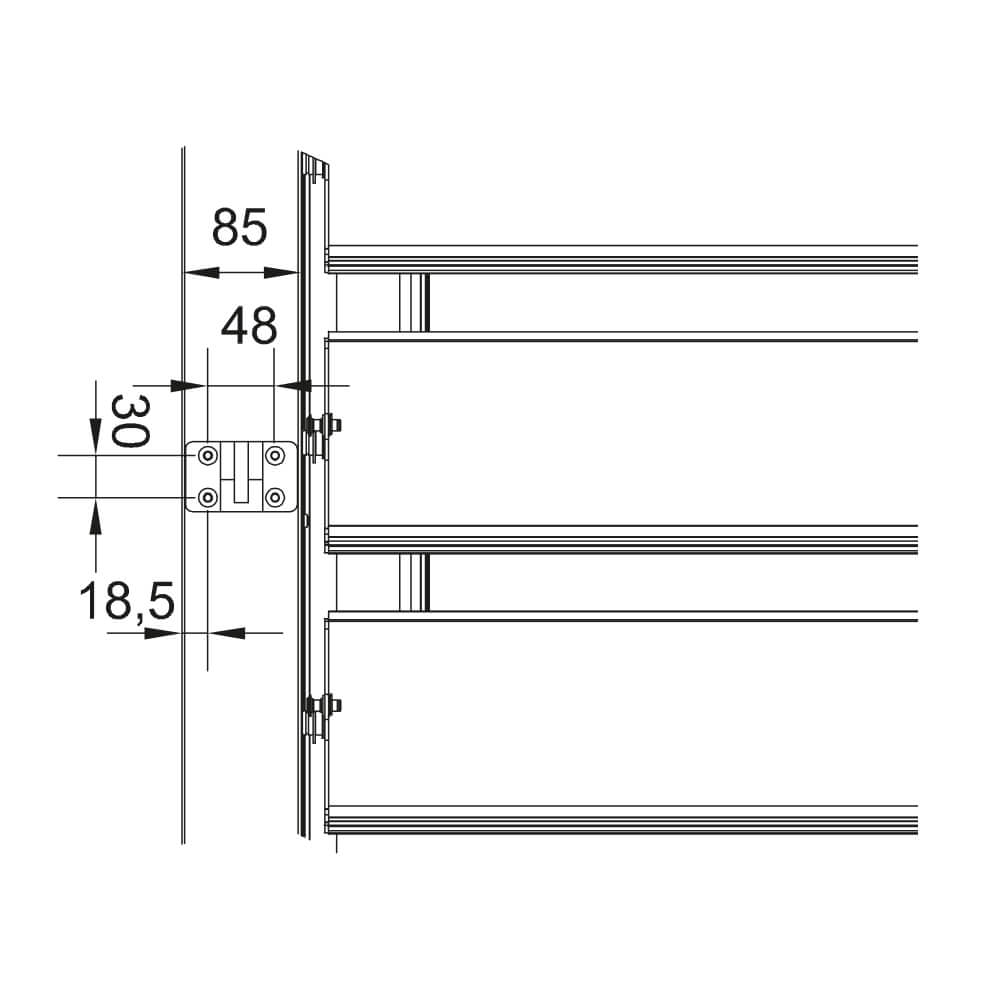

Position du moteur, inclinaison des lames
Position du moteur, inclinaison des lames

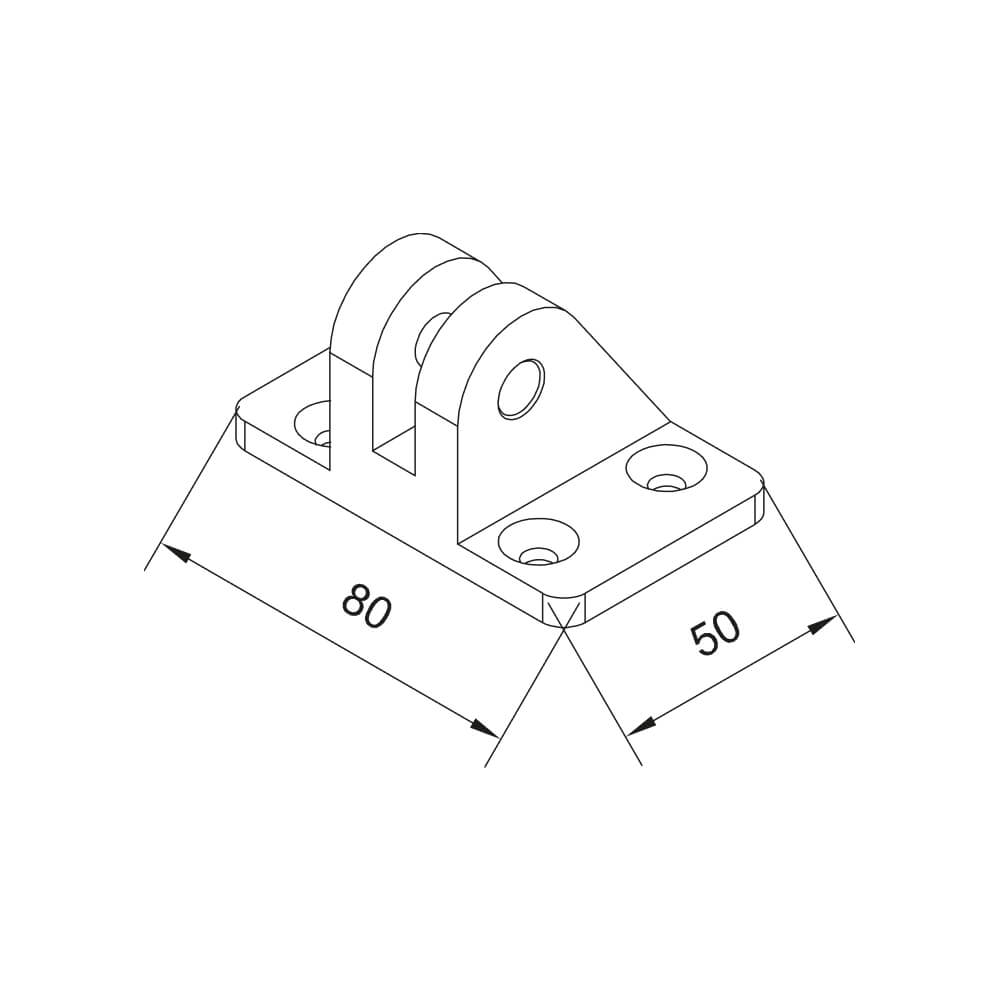

Support du moteur, inclinaison des lames
Support du moteur, inclinaison des lames

Évacuation de l'eau - Pergola adossée et autoportée

Évacuation de l'eau
Évacuation de l'eau

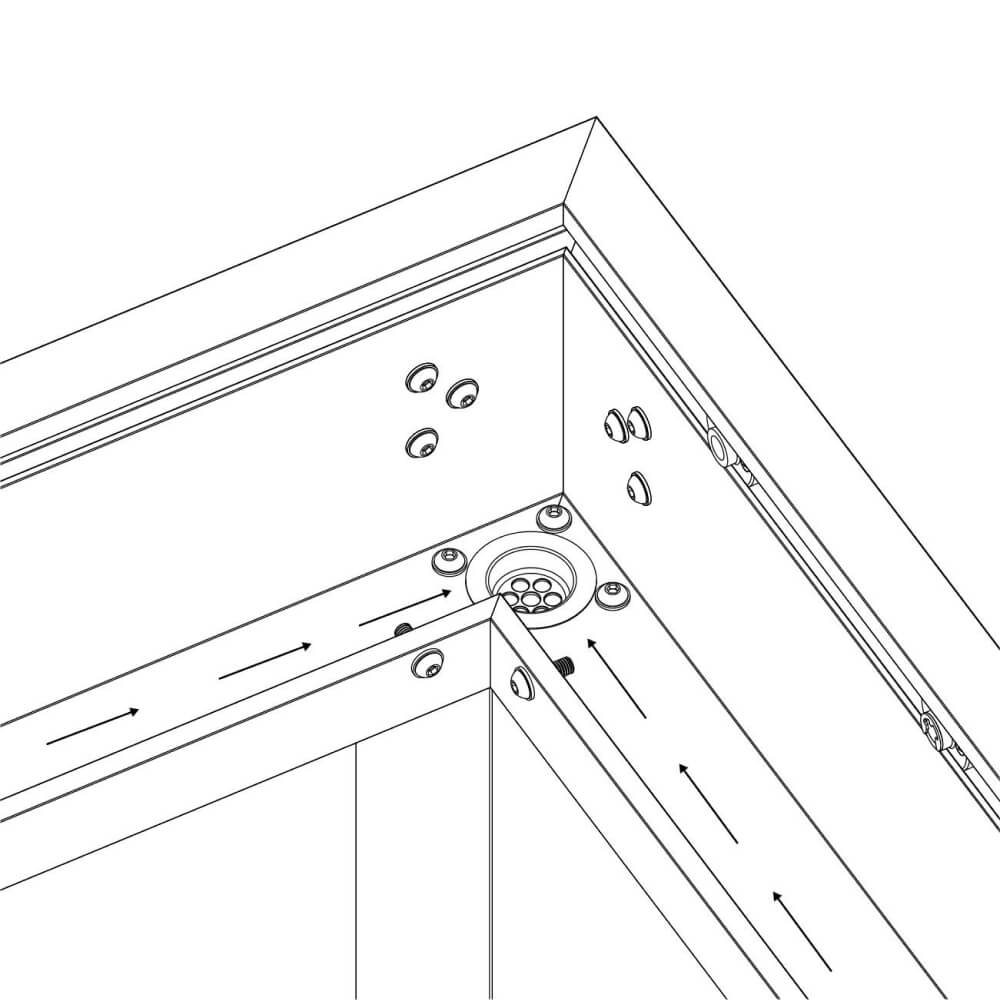

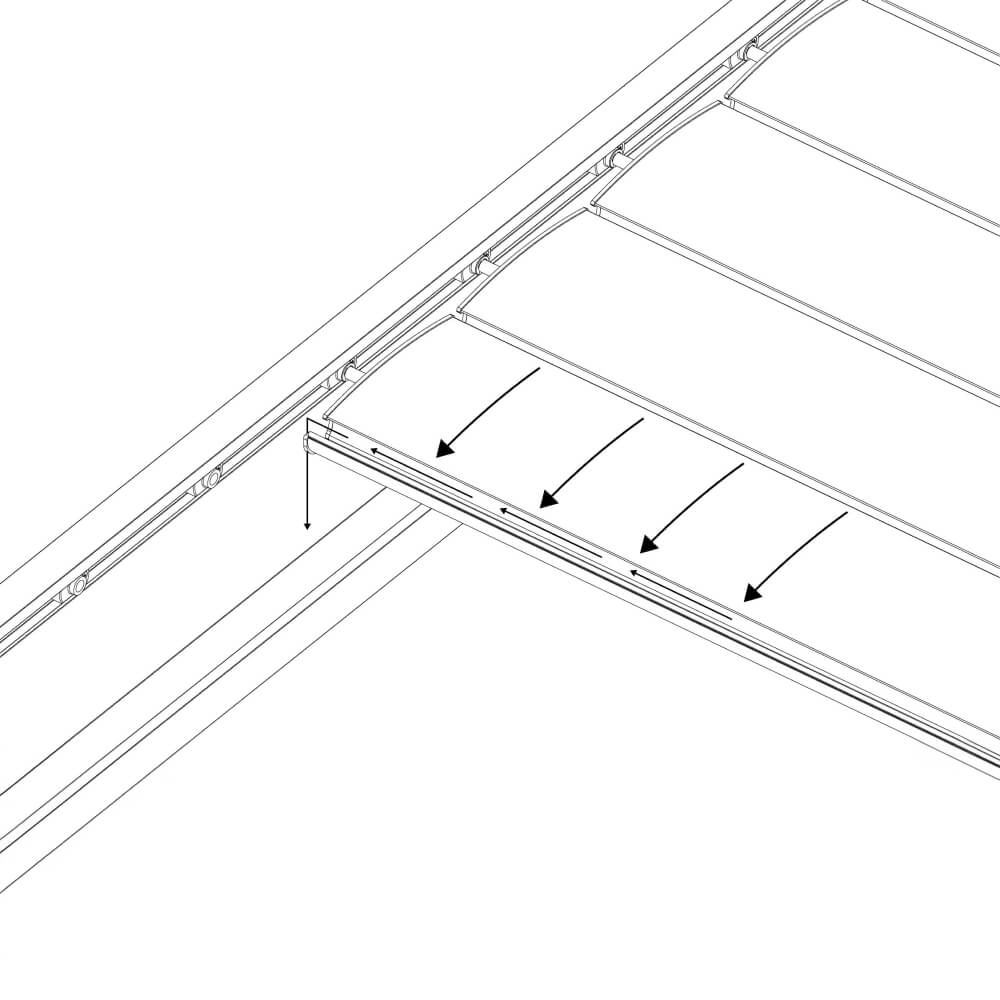

Système d'évacuation de l'eau
Système d'évacuation de l'eau

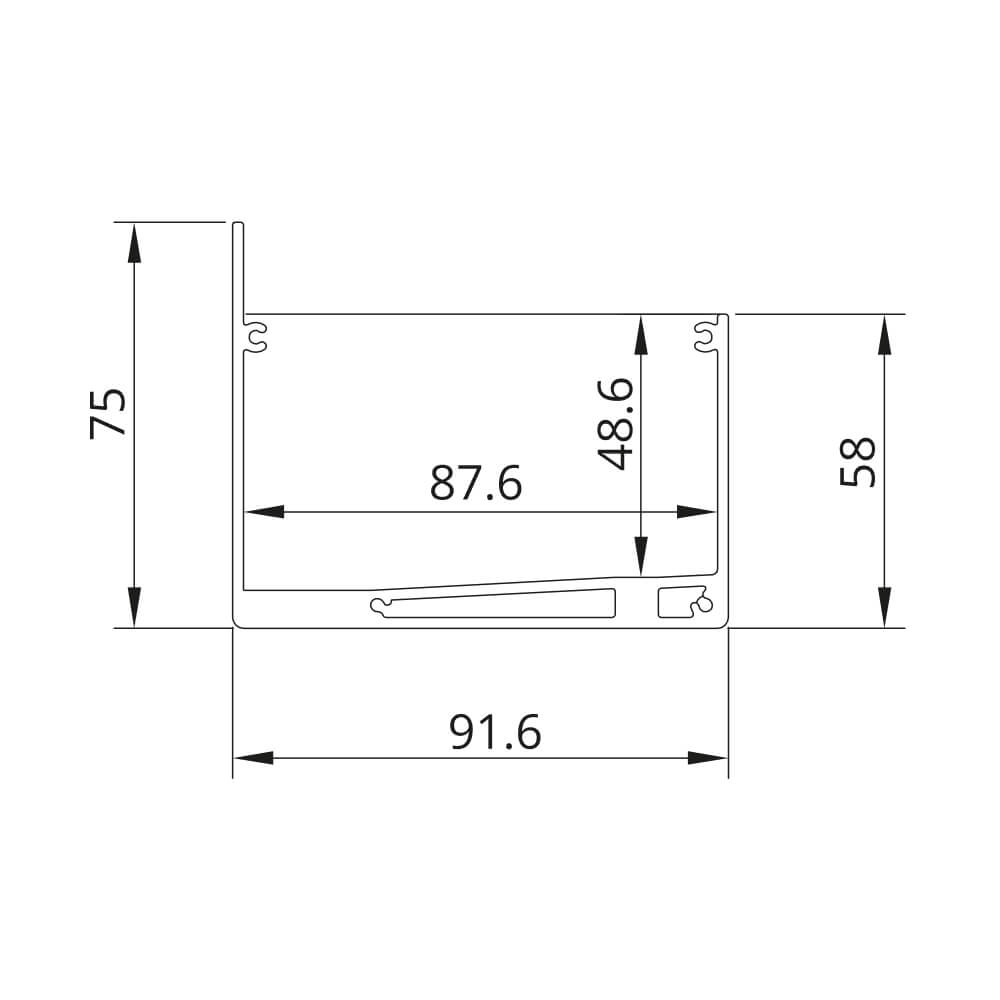

Coupe transversale de la gouttière
Coupe transversale de la gouttière

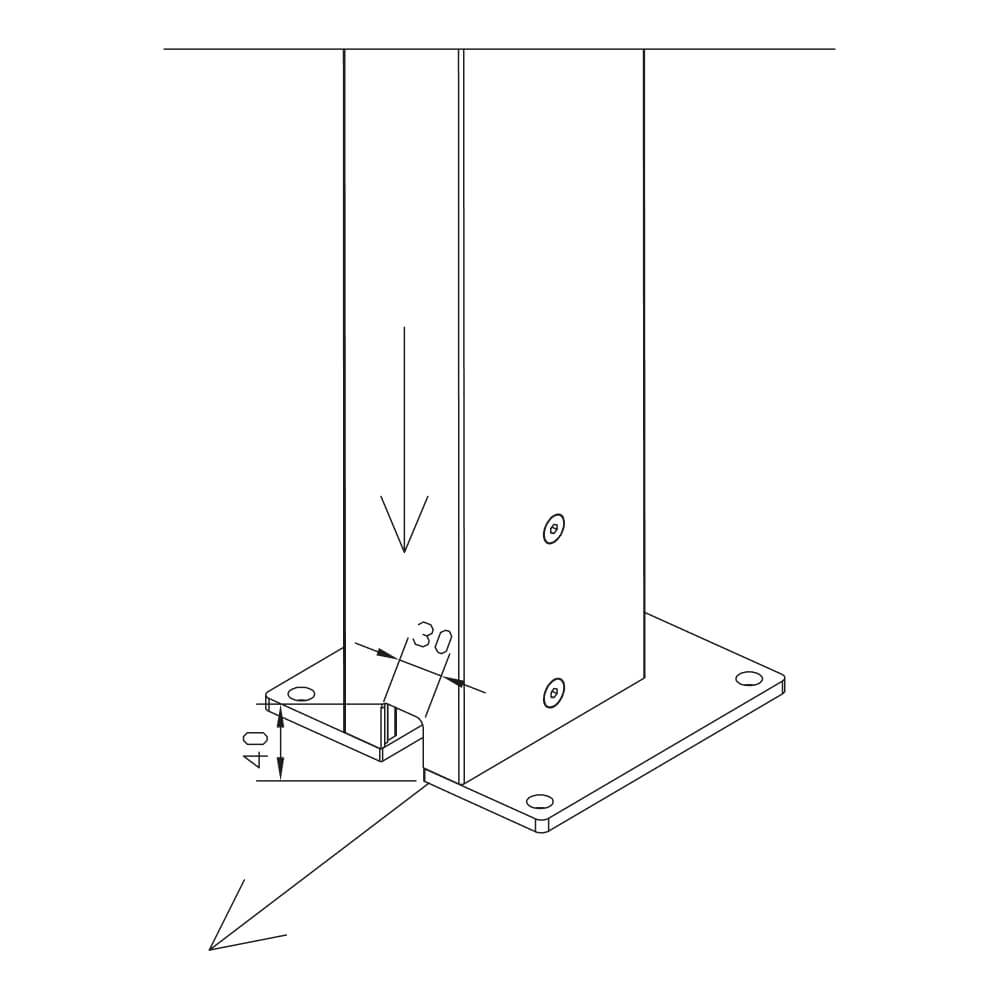

Évacuation de l'eau dans le poteau
Évacuation de l'eau dans le poteau

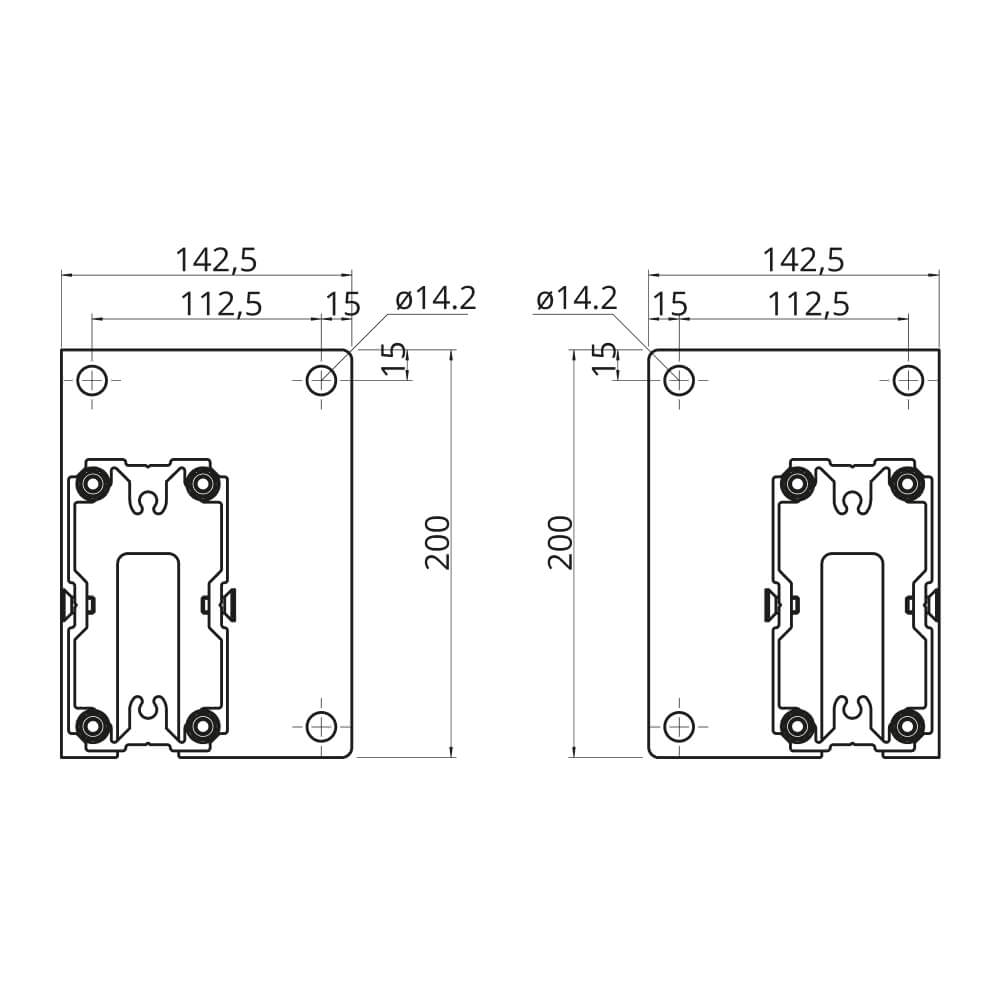

Pieds de poteaux avec évacuation de l'eau
Pieds de poteaux avec évacuation de l'eau

Éclairage - Pergola adossée et autoportée

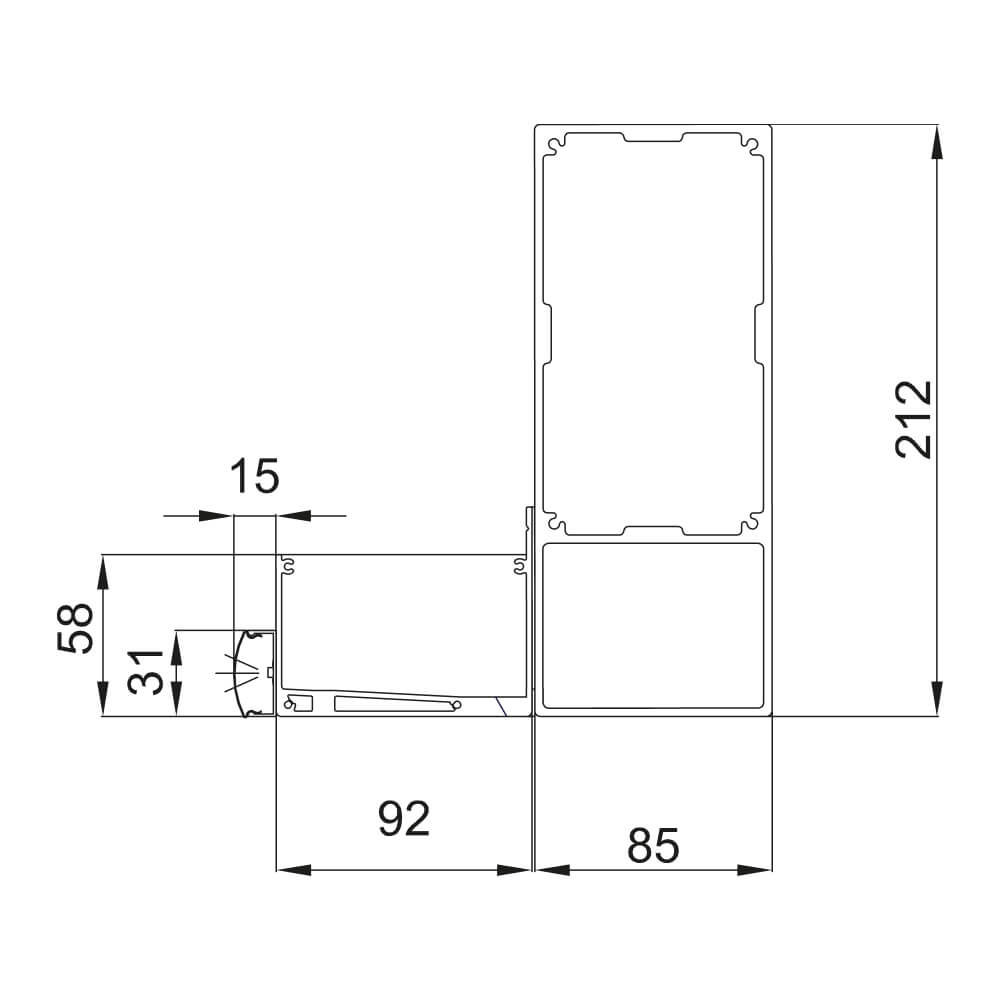

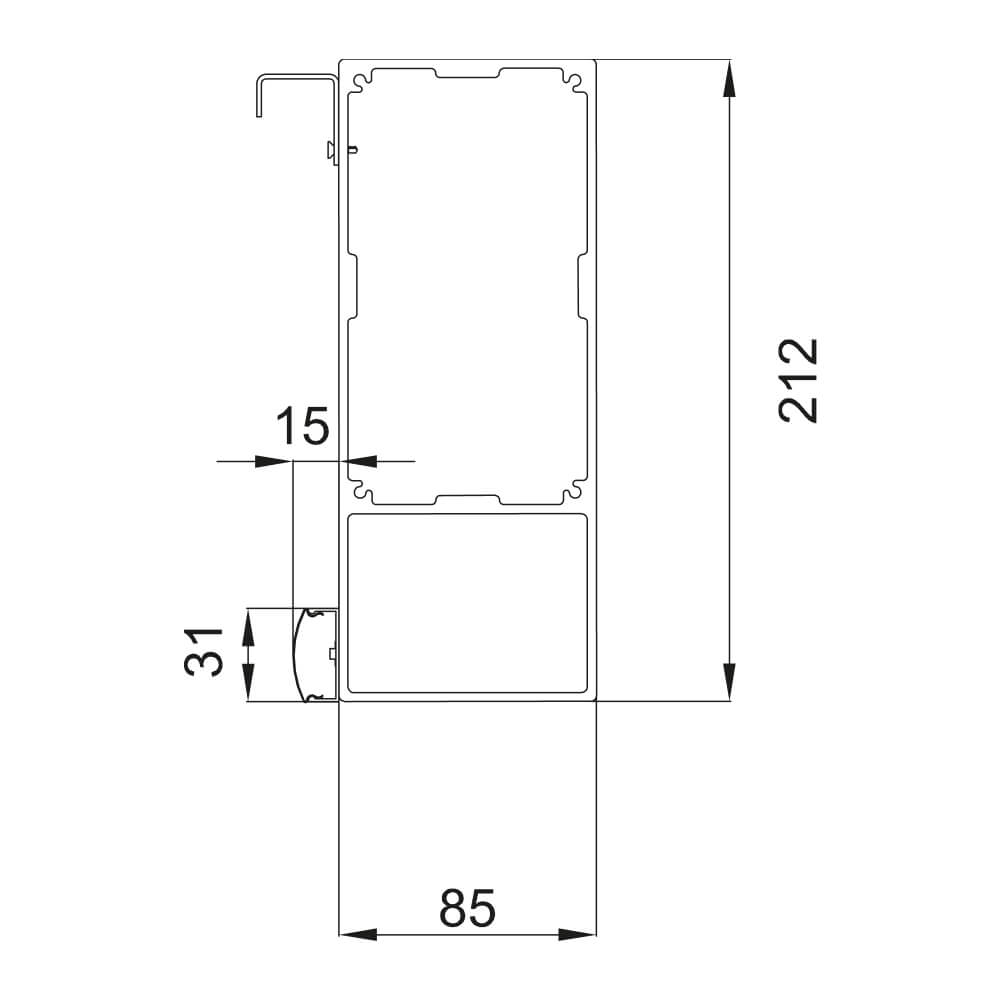

Coupe transversale : fixation du ruban LED sur le pourtour
Coupe transversale : fixation du ruban LED sur le pourtour
Coupe transversale : fixation des LED
Coupe transversale : fixation des LED

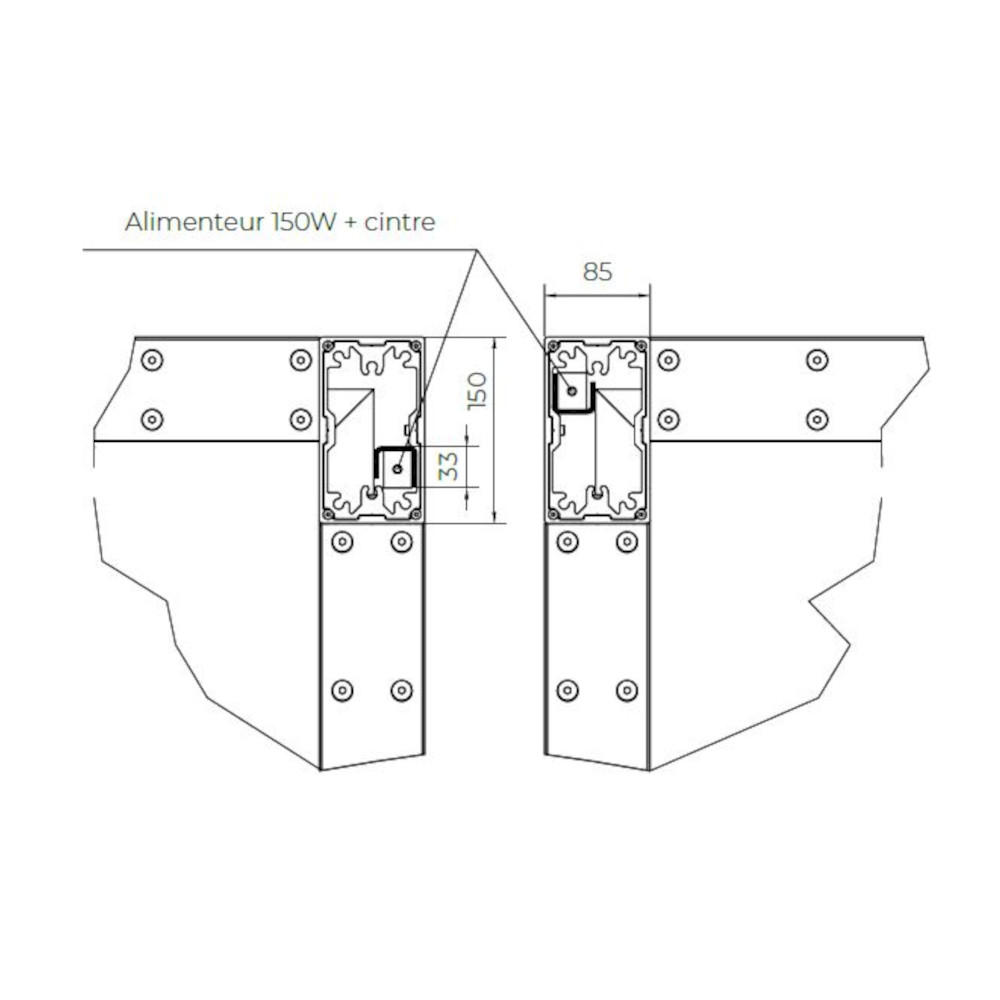

Position du bloc d'alimentation LED
Position du bloc d'alimentation LED

Veuillez noter qu'il s'agit de dessins standard. Si vous souhaitez savoir exactement quel modèle sera monté avant de passer votre commande, veuillez contacter notre service clientèle au 02 229 19 29 ou par e-mail an info@noSpamfenetre24.be. Nos experts se feront un plaisir de vous aider dans la configuration et de répondre à vos questions sur nos produits.
